이번에 리뷰할 제품은 마이크로닉스 OM1-CIRCLE 케이스입니다.



최근 출시된 마이크로닉스의 케이스는 요즘 가전 광고에 나오는 오브제 느낌의 디자인으로 어느 공간에 놓아도 튀지 않은 심플한 느낌을 주는 케이스인데요.



컴퓨터 케이스 같지 않는 느낌의 독특함이 있는 마이크로닉스 OM1-CIRCLE를 리뷰로 자세히 알아보겠습니다.



리뷰~ Start!!



   패키지 & 스펙 정보

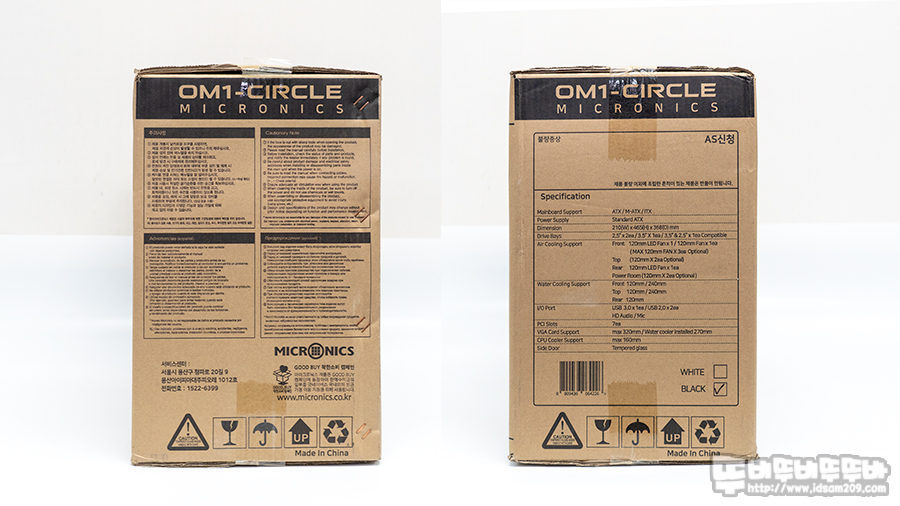

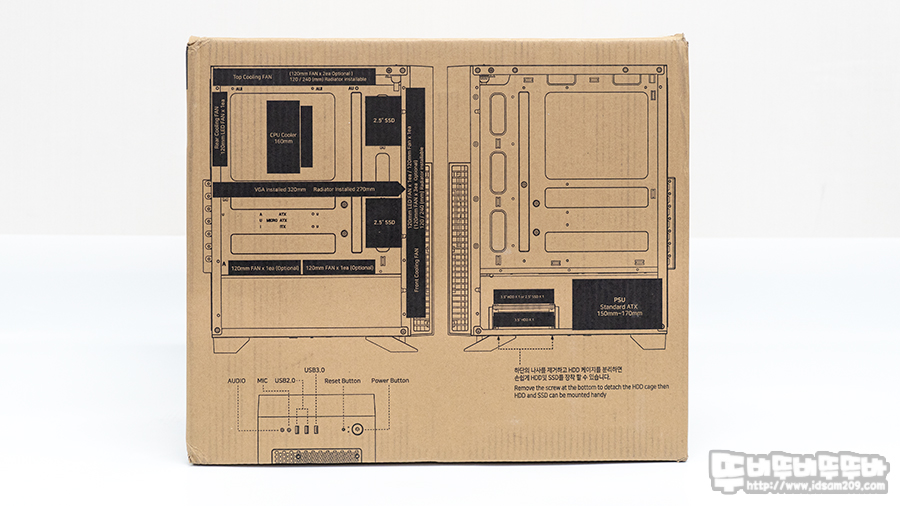

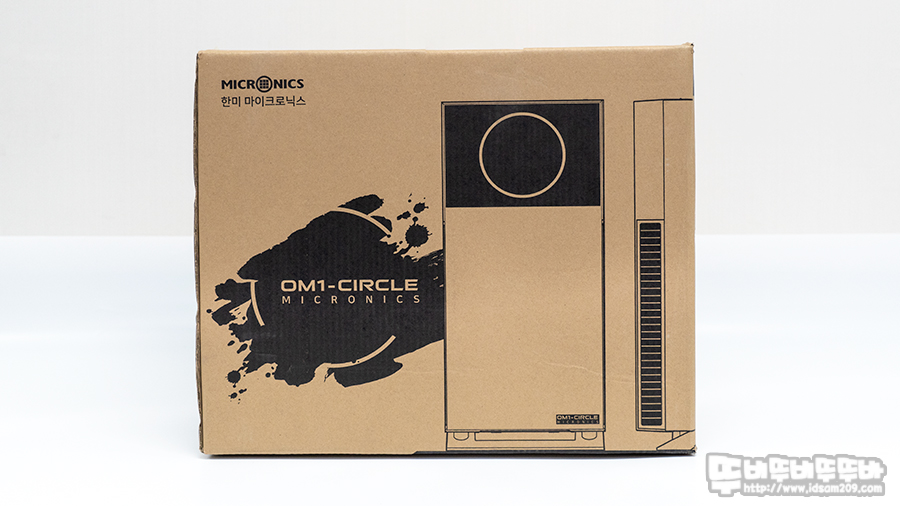

마이크로닉스 OM1-CIRCLE  케이스의 패키지에는 매뉴얼 대신하여 케이스 내부의 제원이 그림과 측면에 스펙 정보가 인쇄되어있습니다.

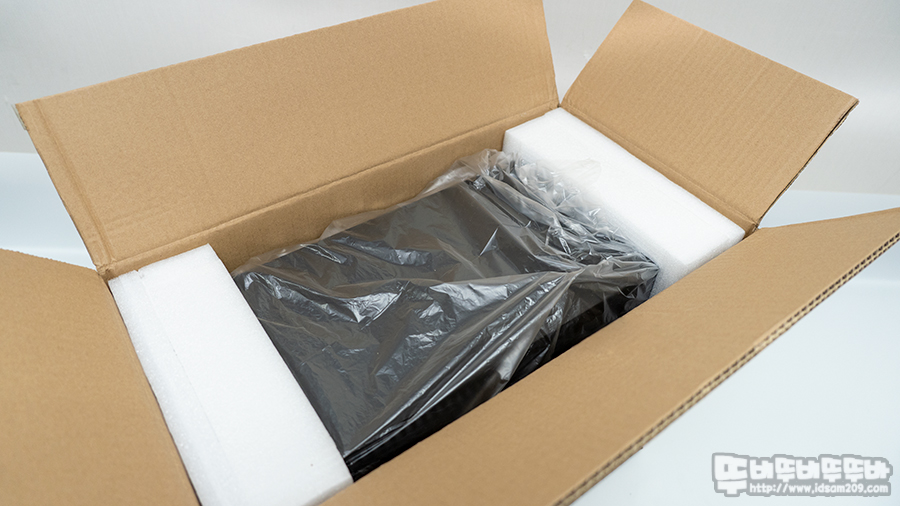

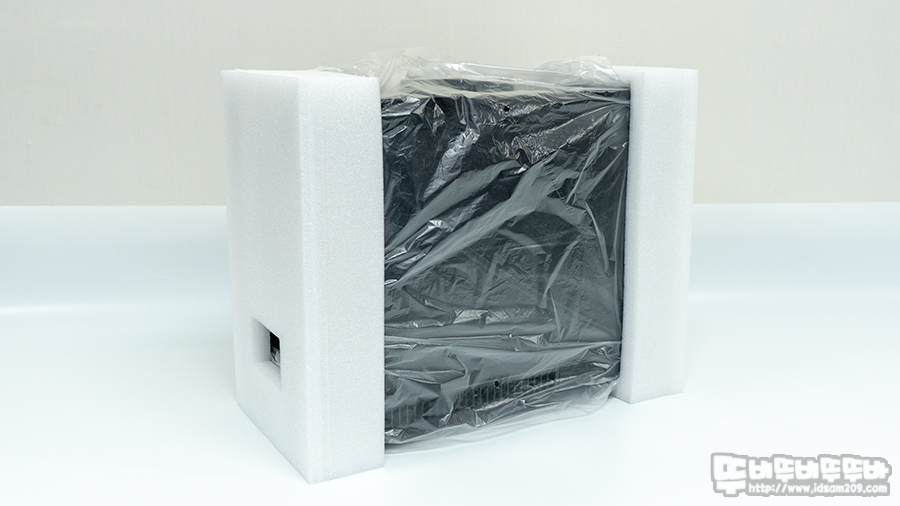

패키지를 개봉 시 확인되는 포장 상태에서는 스티로폼이 아닌 발포 스펀지가 완충제로 사용되어 제품을 안전하게 보호하고 있네요.

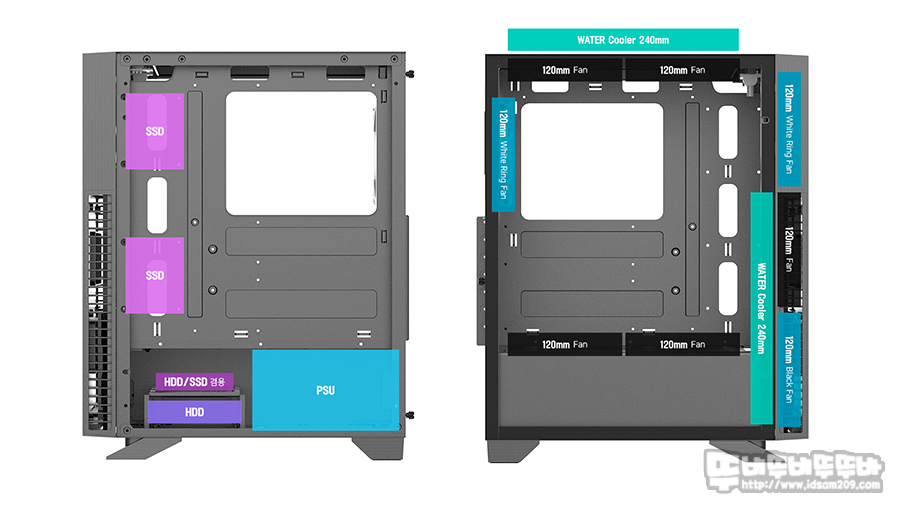

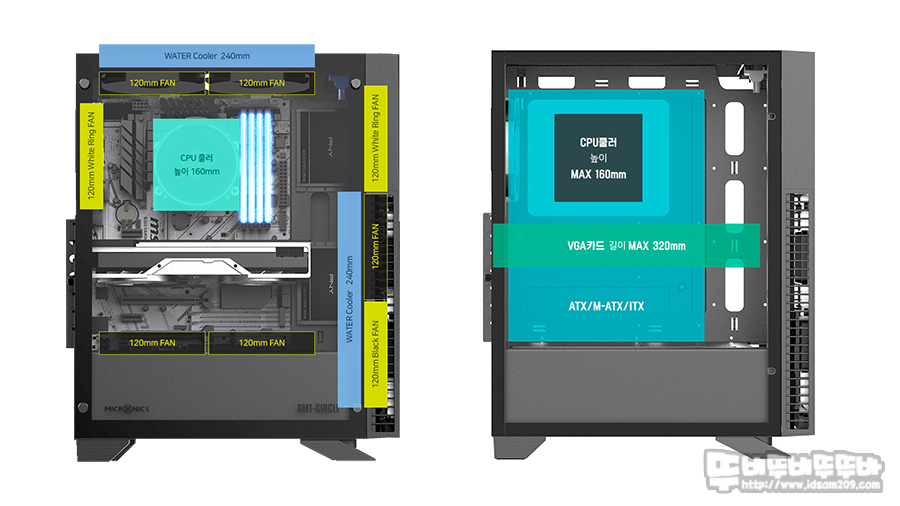

제품의 내부 제원을 살펴보면

▷ 메인보드 지원 : ITX / M-ATX / ATX 규격
▷ CPU 쿨러 지원 : 최대 160mm
▷ VGA 지원 : 최대 320mm
▷ 쿨러 지원 : 전면 120mm 쿨러 3개 장착 (상단 화이트 링 쿨러, 중간 블랙 쿨러 기본 제공, 1개 옵션)
                  후면 120mm 화이트링 쿨러 1개 (기본 제공)
                  상단 / 하단 120mm 쿨러 2개 (옵션)
▷ 수냉 쿨러 지원 : 전면/상단 240mm
▷ 저장장치 지원 : SSD 2개, HDD 1개, SSD/HDD 겸용 1개

마이크로닉스 OM1-CIRCLE 케이스는 기본적인 미들 타워 케이스 구조를 가지고 있습니다.

전면 수냉 쿨러의 경우 상단 화이트 링 팬을 피해 아래로 장착을 하게 되며 상단 수냉 쿨러 장착 시 메인보드 구성과 튜닝 메모리 디자인에 따라 간섭이 있을 수 있으니 구입 전 유통사로 호환 여부를 확인하시는 게 좋습니다.



   제품 살펴보기

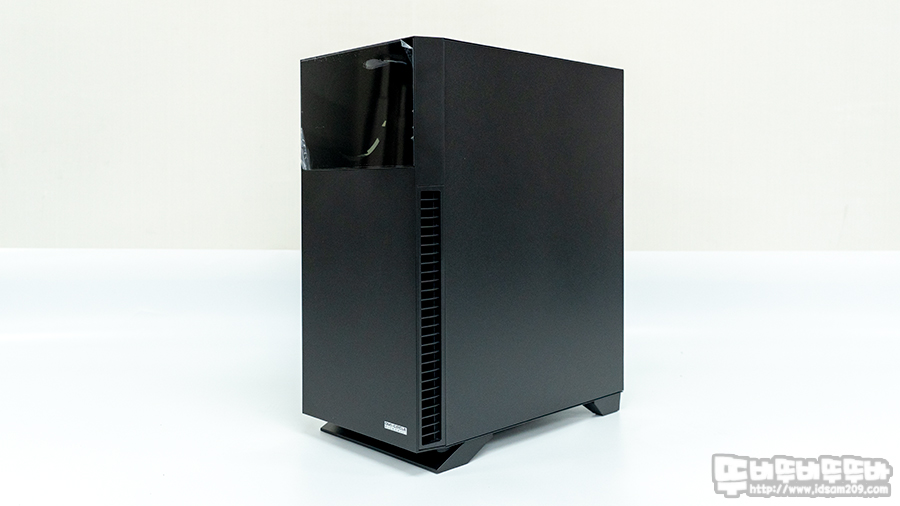

마이크로닉스 OM1-CIRCLE 케이스의 모습입니다.

보통의 미들 케이스와 비슷해 보이며 측면은 전체 강화유리 패널, 전면은 강화유리와 플라스틱이 적용된 패널로 디자인된 게 특징입니다.

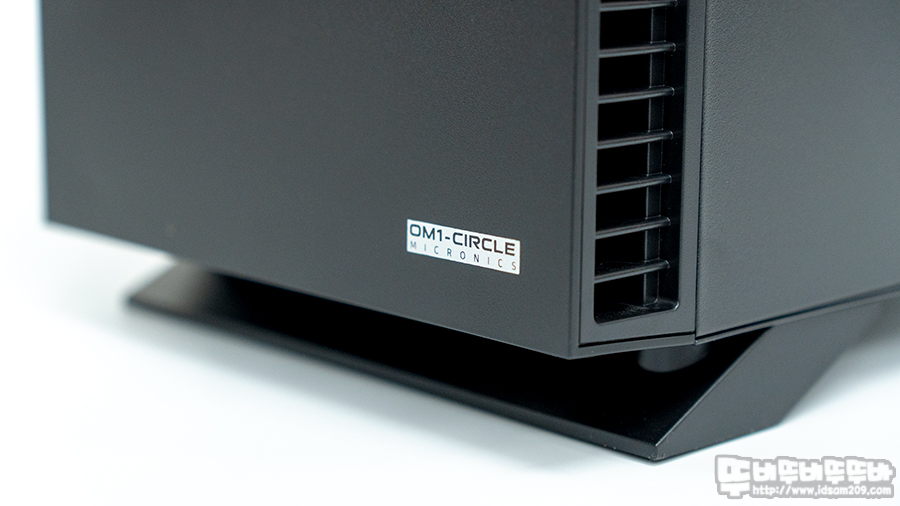

전면 패널 하달에 시그니처 마이크로닉스 OM1-CIRCLE 로고 인쇄 모습을 확인할 수 있네요.

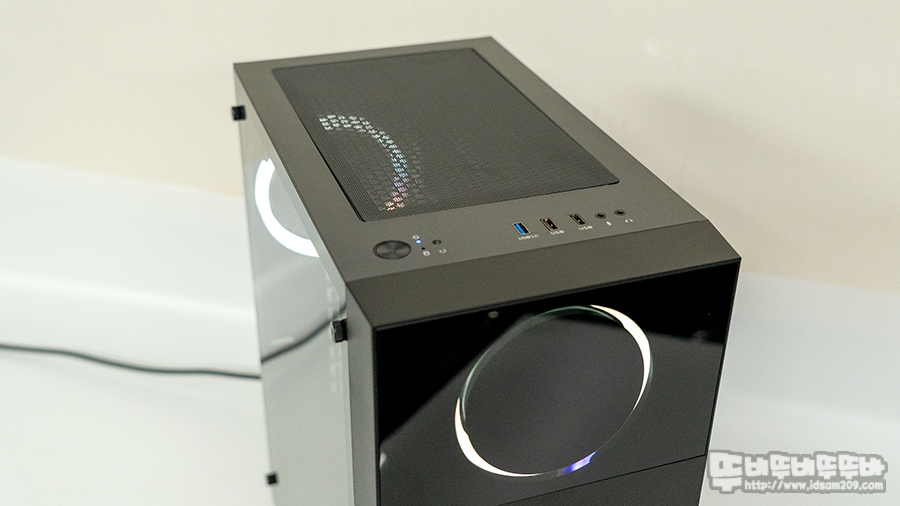

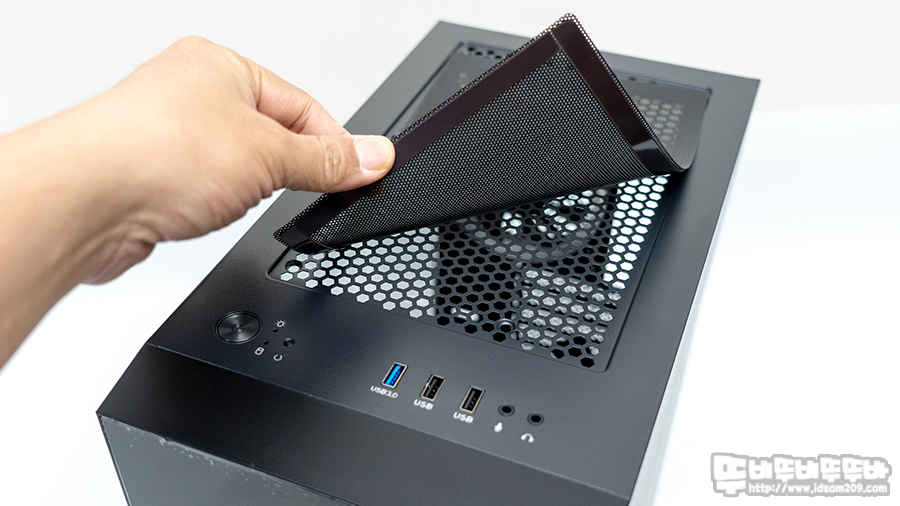

케이스 상단에는 고무자석을 사용한 탈부착이 가능한 먼지필터가 기본으로 부착되어있으며 타공면에는 120mm 쿨러 2개 또는 2열 수냉 쿨러 장착이 가능하게 디자인되었고요.

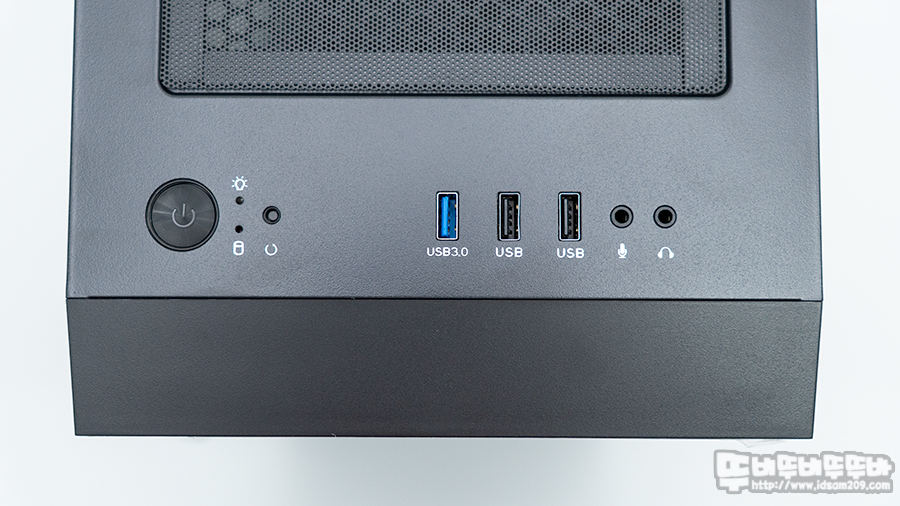

I/O 포트 구성을 살펴보면 왼쪽부터 순서대로...

전원 스위치 / 전원&HDD LED 인디케이터 / 리셋 스위치 / USB 3.0 포트 1개 / USB 2.0 포트 2개 / 스테레오 & 마이크 단자 구성을 확인할 수 있습니다.

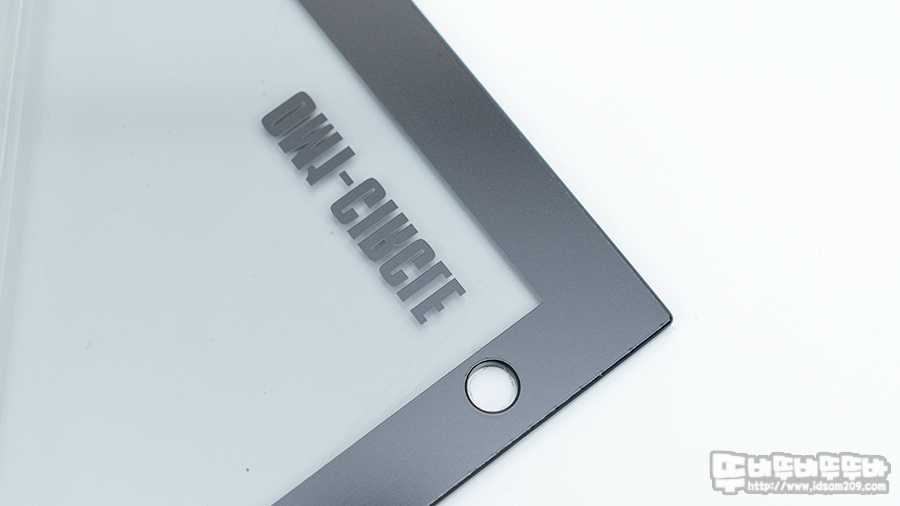

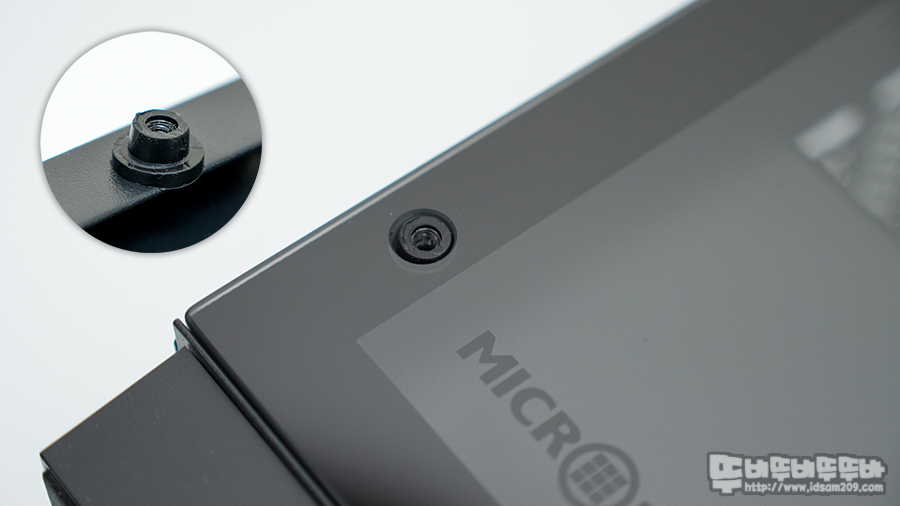

측면 강화유리패널은 샤시와 결합 시 금속 샤시에 직접적인 연결로 인한 스크래치와 진동을 방지하기 위해 고무 와샤가 기본으로 부착되어있으며 강화유리 패널 안쪽 테두리 부분에는 검정색으로 마킹 처리를 하여 케이스 샤시 프레임이 보이지 않게 처리되어있습니다.

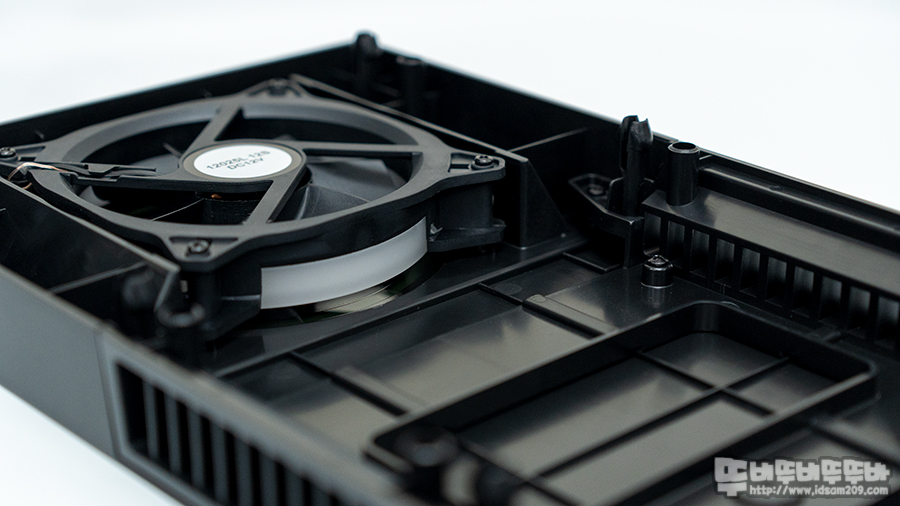

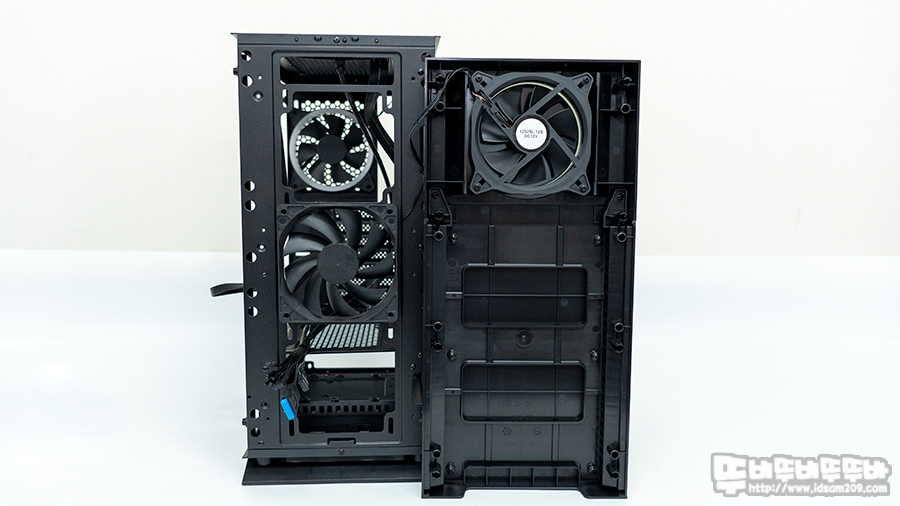

전면 패널을 살펴보면 샤시에는 120mm 쿨러 3개를 장착할 수 있는 구조로 되어있지만 패널 상단에 화이트 쿨링팬이 부착되어있어 중간/아래 부분에 쿨링팬 장착이 가능하며 수냉 쿨러를 사용 시 120mm 쿨링팬이 사용되는 2열 수냉 쿨러만 장착이 가능합니다.

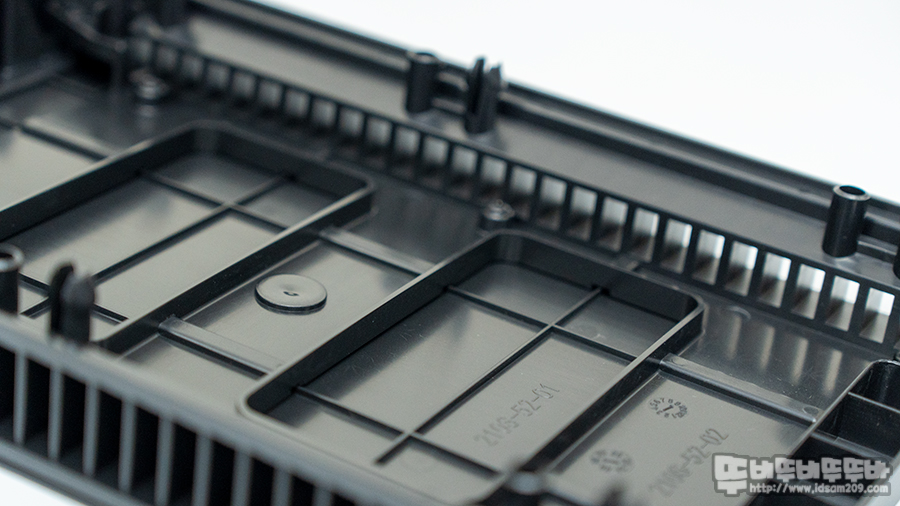

전면 패널의 측면에 공기 유입이 가능한 타공 디자인 모습.

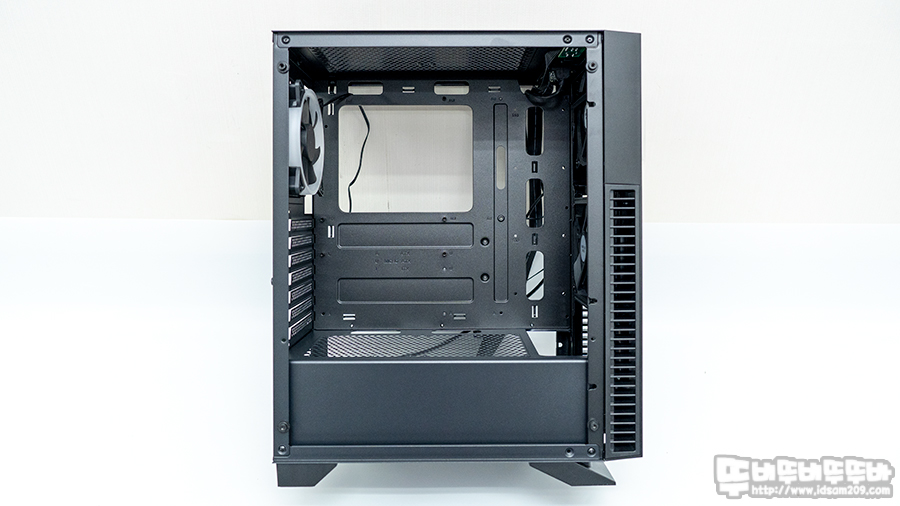

마이크로닉스 OM1-CIRCLE 케이스 샤시 부분을 살펴보면

메인보드가 장착되는 샤시면은 메인보드 조립 후에도 쿨러 교체가 가능한 타공 디자인 적용 그리고 메인보드 보조전원 케이블과 상단에 쿨링팬 장착 시 케이블을 샤시 앞뒤로 넘길 수 있는 공간을 제공하고 있습니다.

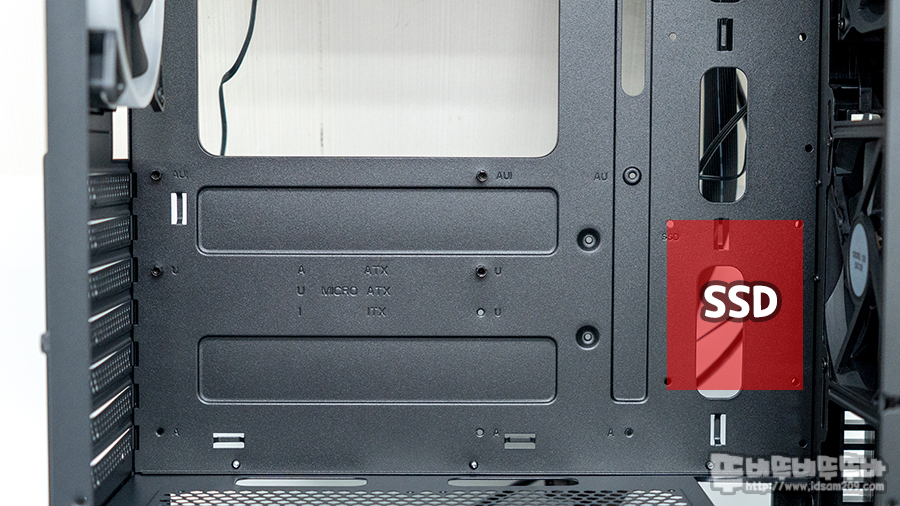

샤시 면에는 ATX / M-ATX / ITX 메인보드에 따른 육각 너트 장착 위치 순서대로 A/U/I로 표현하고 있어 메인보드를 장착하기 전에 편리하게 육각 너트 지지대를 장착할 수 있으며, 샤시 전면부에 있는 2개의 SSD 장착 홀을 샤시 뒤쪽에서 케이블을 넘기는 케이블 정리 홀을 겸하고 있습니다.

메인보드 크기와 메인보드 SATA 포트가 전면에 위치하는 구조의 경우 간섭이 있을 수 있으며 메인보드와 간섭이 없더라도 파워서플라이 케이블과 VGA 보조 전원 케이블을 샤시 내부로 넘어오는 구조라면 샤시 전면에 SSD 2개 사용을 어려움이 있어 보입니다.

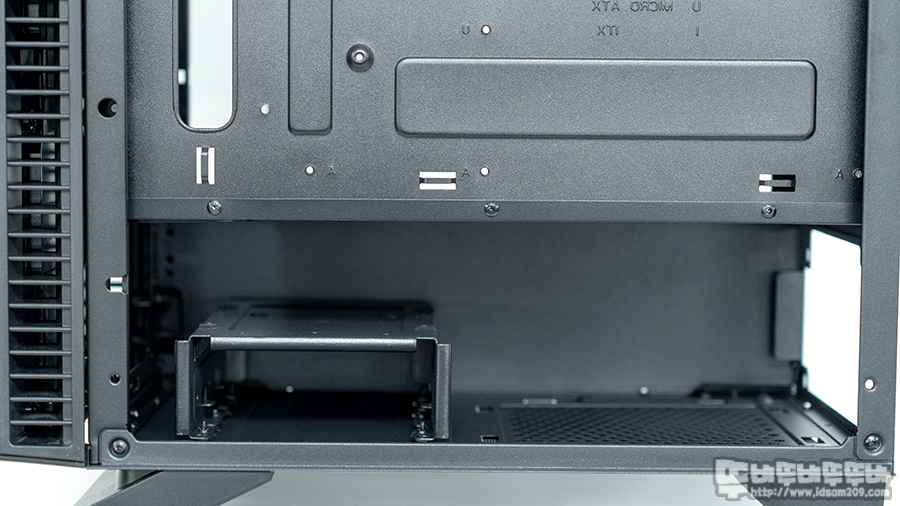

케이스의 파워서플라이가 장착되는 하단 부는 2개의 공간으로 나누어지는 챔버 구조로 샤시면을 타공면으로 디자인하여 120mm 쿨러 2개를 장착이 가능하기에 필요에 따라 활용하면 좋을 거 같네요.

케이스 안쪽에서 본 전면 모습.

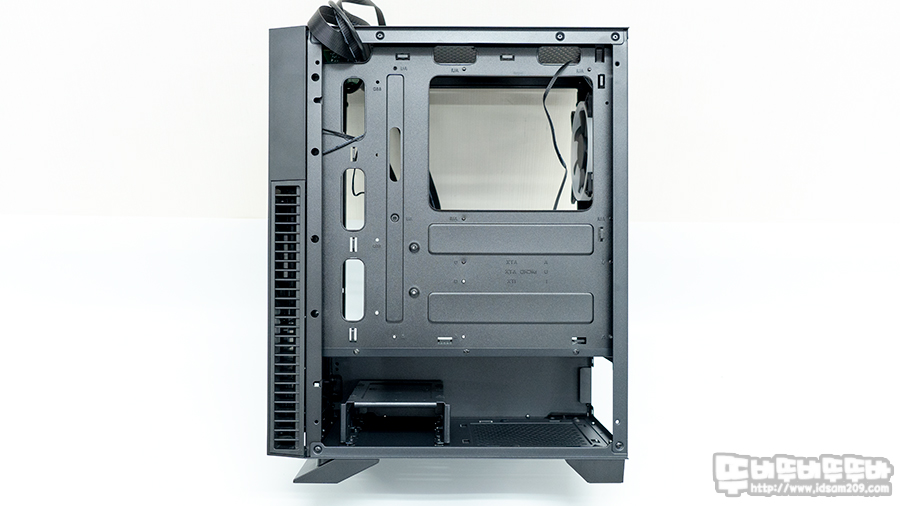

마이크로닉스 OM1-CIRCLE 케이스의 샤시 뒷모습입니다.

샤시 아래쪽에는 기본으로 부착된 HDD 가이드는 케이스 바닥면의 손나사를 풀러 탈부착이 가능하며 파워서플라이가 장착되는 위치의 바닥면에는 탈부착이 가능한 먼지필터가 부착되어있어 쉽게 청소가 가능합니다.

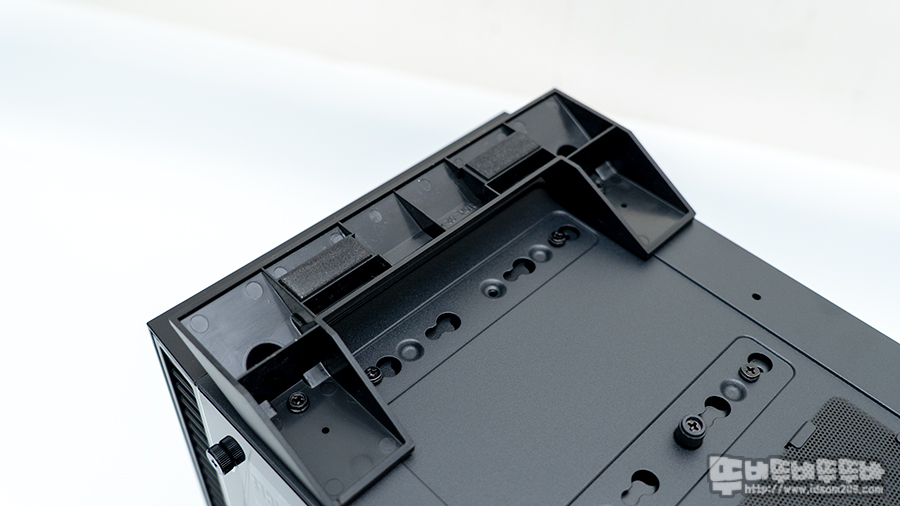

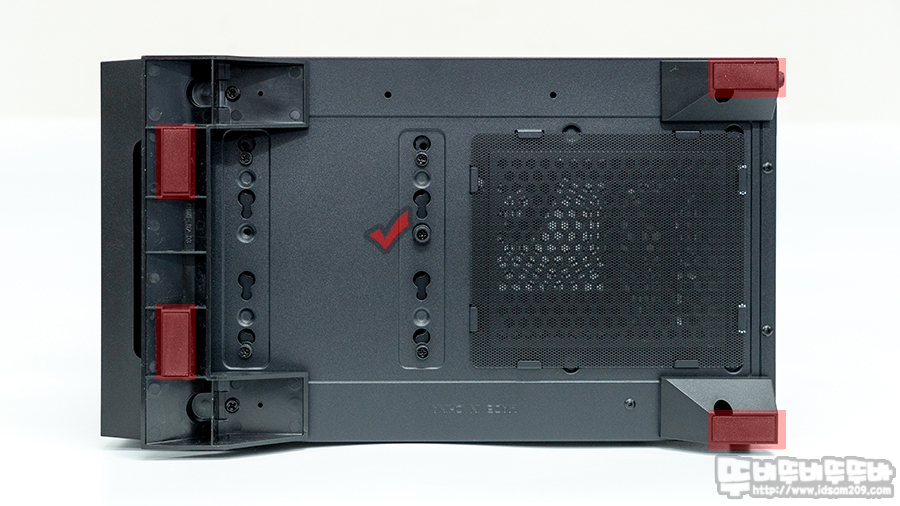

케이스 사진 촬영 작업을 하면서 케이스를 살짝 건드렸을 때 흔들리는 느낌이 있어 수평이 안 맞나? 하는 생각을 했었는데 바닥면의 미끄럼 방지 패드 위치를 보고 상황에 따라 흔들림이 있을 수 있겠다는 생각이 들었네요.

지금까지는 경험했던 케이스 다리 부분은 상하좌우 대칭형 구조였지만 마이크로닉스 OM1-CIRCLE 케이스는 비대칭 구조로 디자인되어 톡 건드렸을 때 약간의 흔들림을 느낄 수 있습니다.



   시스템 조립

▶ 부자재

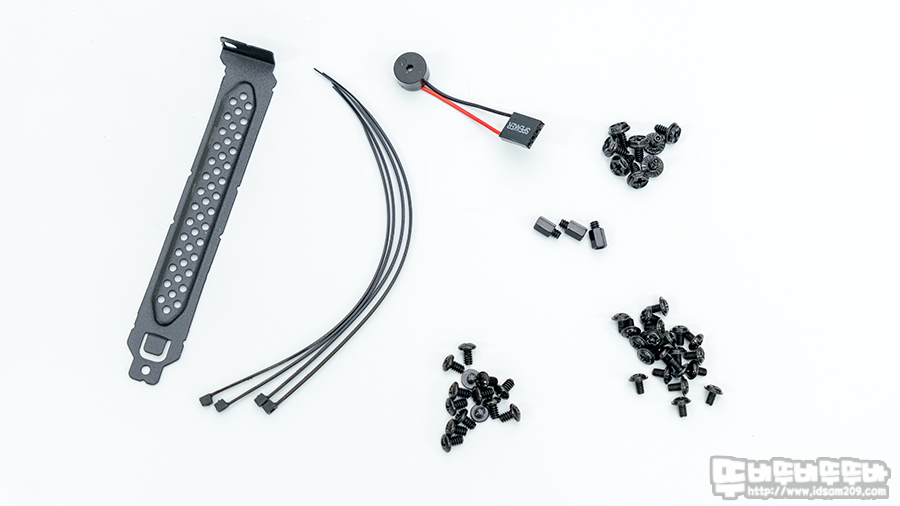

조립에 필요한 메인보드/SSD 고정용 둥근 접시 나사, HDD 고정용 나사, 파워 서플라이/VGA 고정용 육각 나사, 메인보드 스피커, 케이블 타이, 슬롯 가이드 등 넉넉한 부자재를 제공하고 있습니다.



▶ 내부 케이블 구성

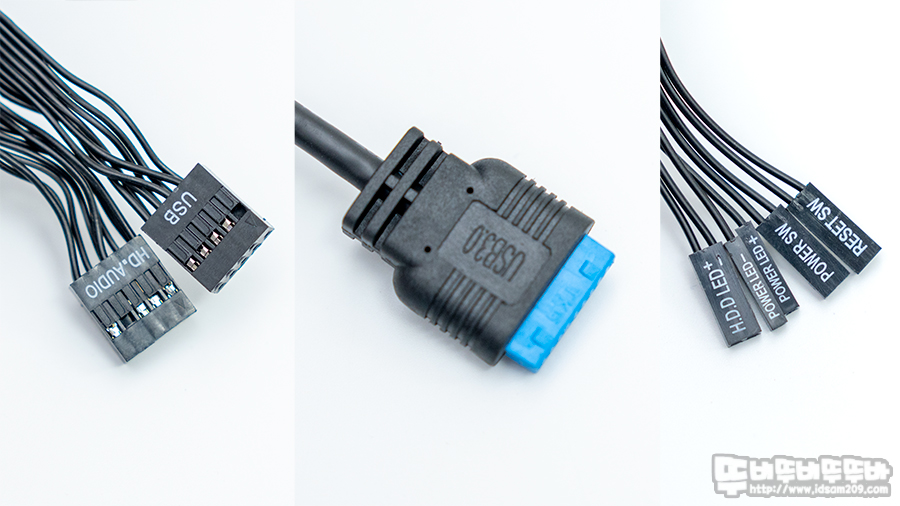

케이스 내부의 케이블 단자로는 USB/HD AUDIO 커넥트, USB 3.0 커넥트, I/O 포트 커넥트로 구성되어있으며 쿨링팬은 IDE 4핀 전원을 사용하고 있습니다.



▶ HDD 가이드

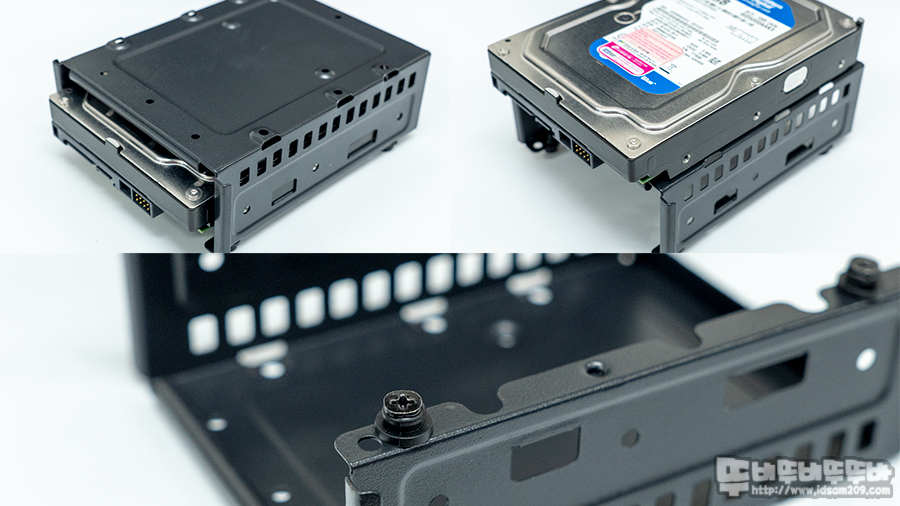

HDD 가이드는 1단 구조로 가이드 안쪽에 HDD 장착, 가이드 위쪽에 HDD/SSD 장착을 겸하고 있으며 동급 사양의 제품과 다르게  케이스 샤시와 연결되는 부분에 고무 와샤를 사용하여 진동 방지를 지원하고 있습니다.

대부분은 철재 가이드를 나사로 고정하는 경우가 대부분인데 마닉은 이 부분에 신경을 많이 쓴 거 같네요.



▶ 파워서플라이

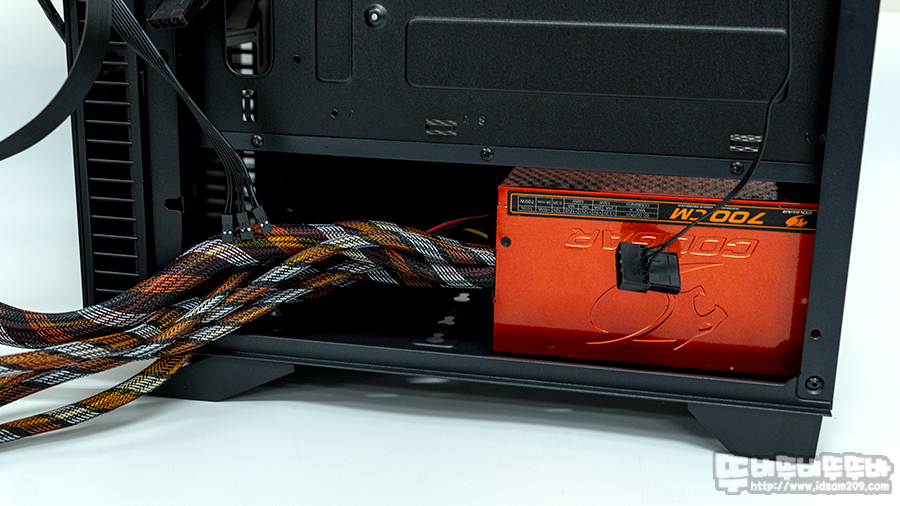

파워 서플라이의 경우 일반적이 140mm 길이의 파워의 경우는 창작에 어려움이 없지만 사진과 같이 세미 모듈 타입의 160mm 길이의 파워를 사용하시는 경우 HDD 가이드를 떼어내고 조립해야 하네요.

기존 시스템의 케이스 교체 시 사용하는 파워 서플라이 크기, 새로운 시스템 조립 시 SSD와 HDD를 사용하는 경우 파워서플라이 길이를 꼭 염두하시기 바랍니다.



▶ 시스템 조립 구성

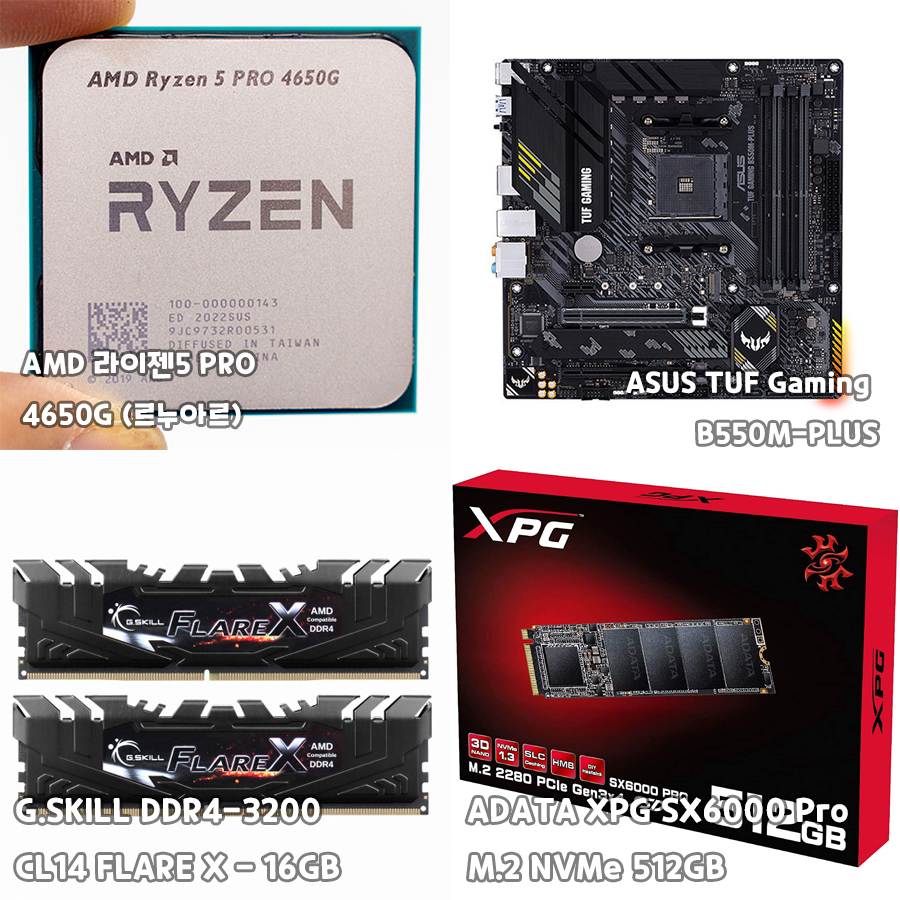

이번 마이크로닉스 OM1-CIRCLE 케이스 조립에 사용된 시스템 구성으로 여기에 오래된 파워지만 쿠거 700CM 80 플러스 브론즈 세미 모듈 파워를 사용하였습니다.

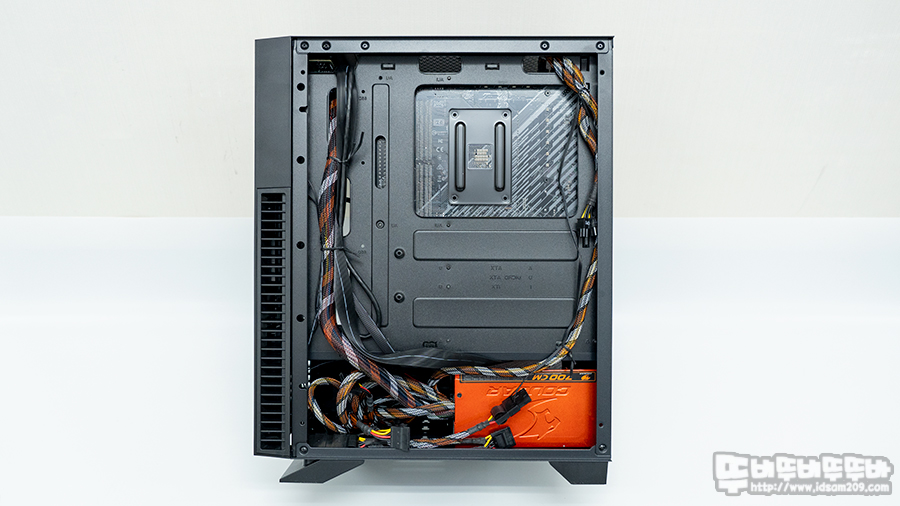

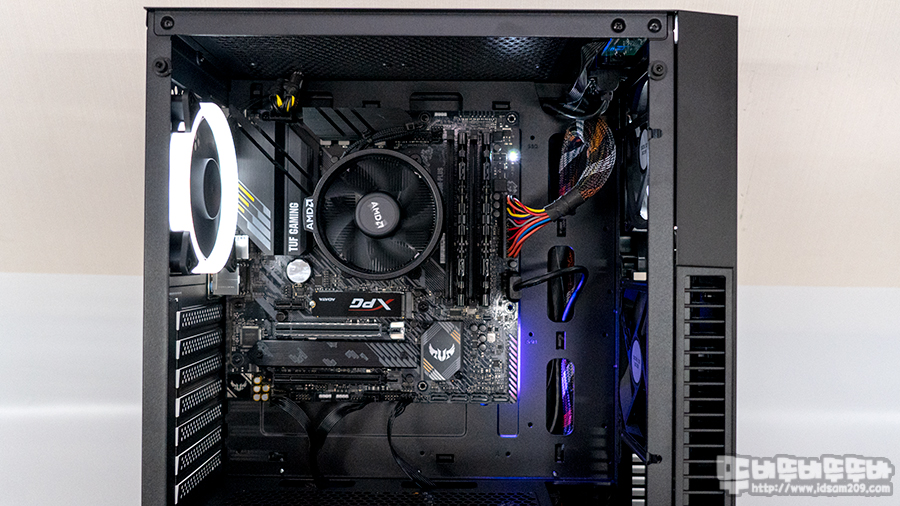

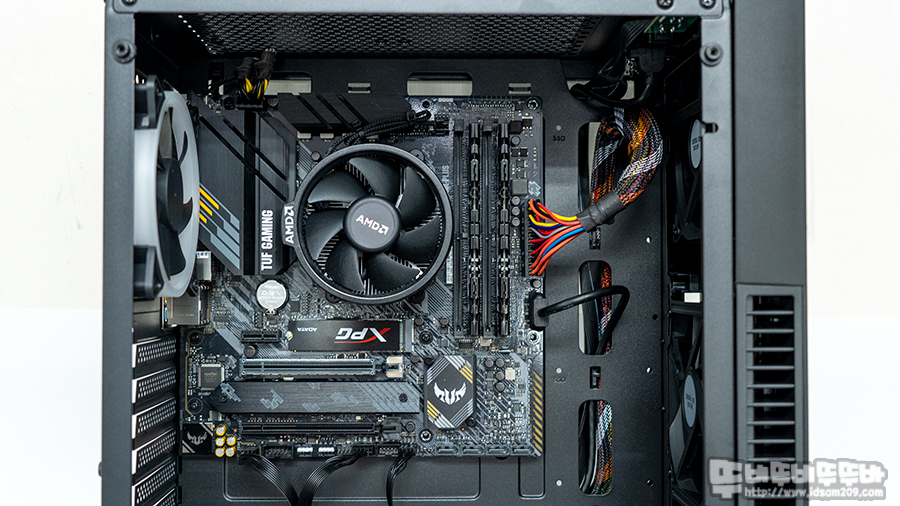

시스템 조립 모습입니다. 전체적인 조립은 큰 어려움이 없는 편이었지만 160mm 파워서플라이 길이로 HDD 가이드를 제거한 한 상태로 조립이 되었습니다.

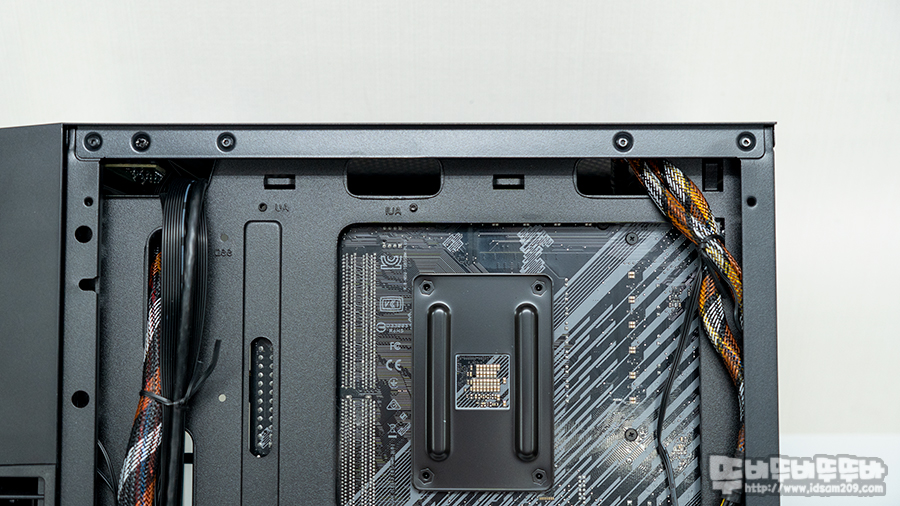

케이스 상단의 케이블 정리 홀은 메인보드 조립 이후에 보조 전원을 케이블을 넘길 수 있는 공간을 제공하고 있기에 편안하게 조립을 할 수 있었습니다.

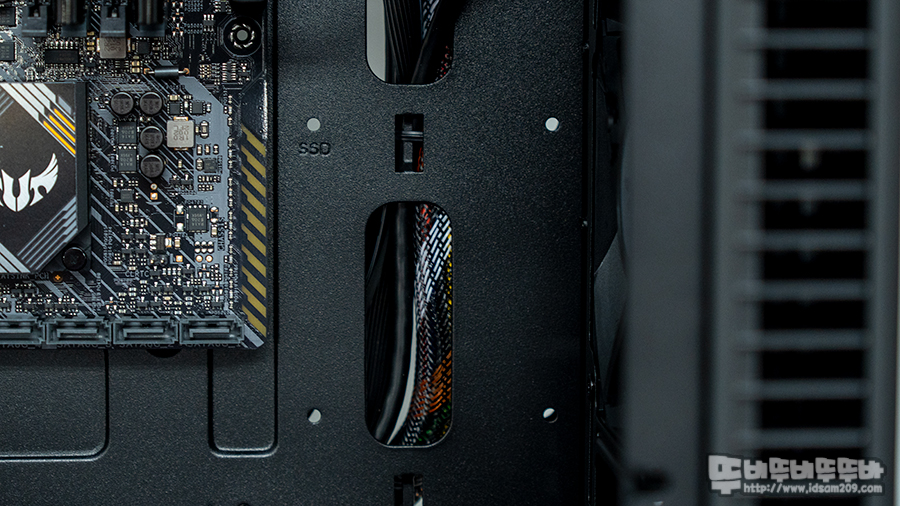

앞서 설명드린 대로 샤시 전면에 케이블 정리 홀을 사용하는 경우 SSD 장착이 어려운 점 메인보드 사이즈에 따라 SATA 포트가 전면으로 연결되는 디자인의 경우 아래 SSD 장착 부분에 간섭이 있을 수 있는 점을 유의하셔야 할 거 같네요.

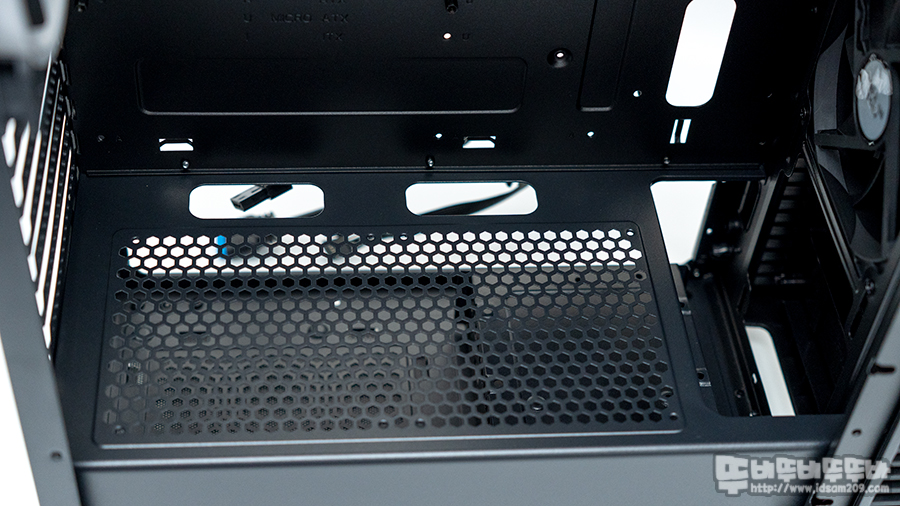

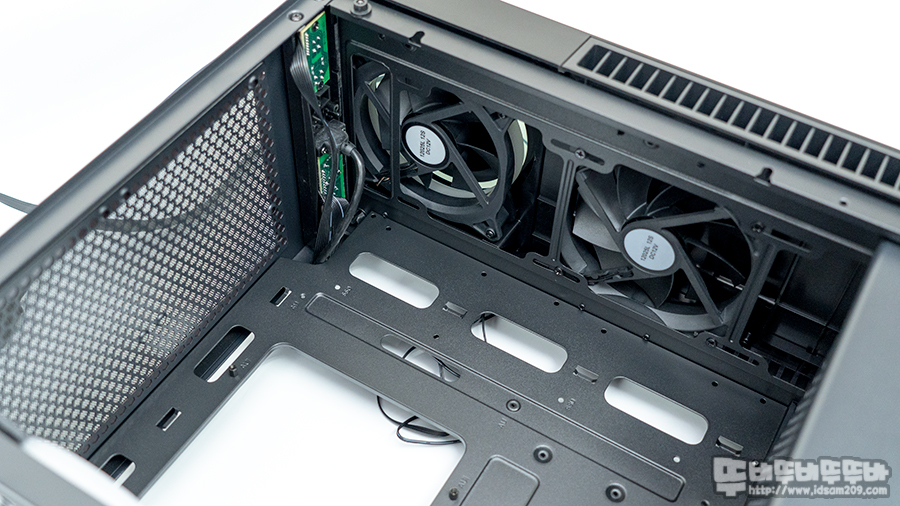

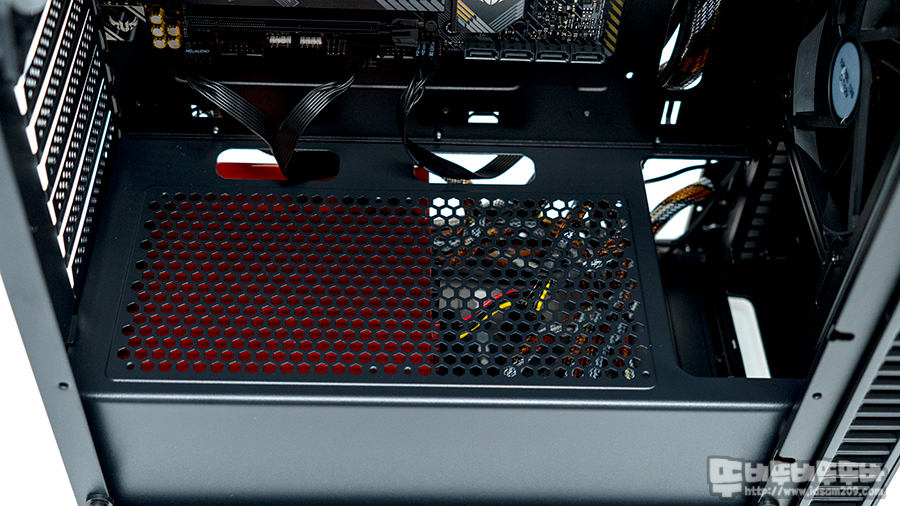

샤시 하단의 타공면 모습.

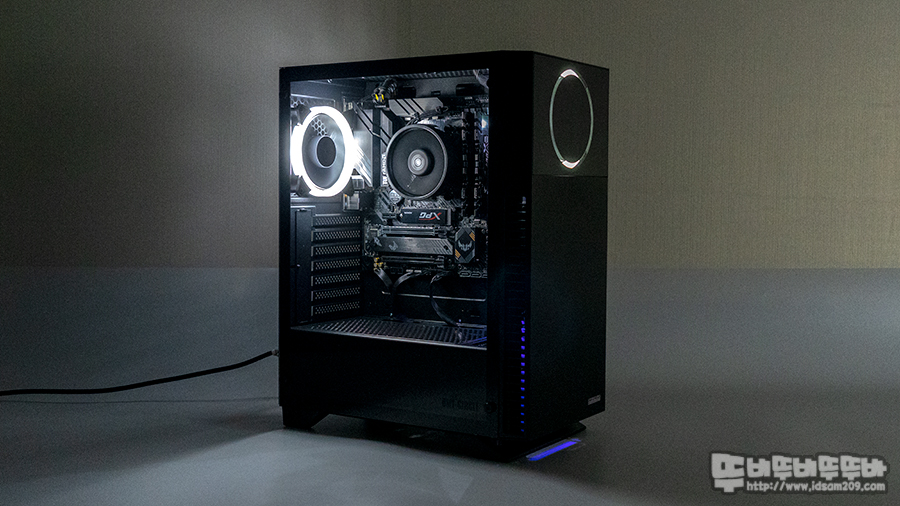

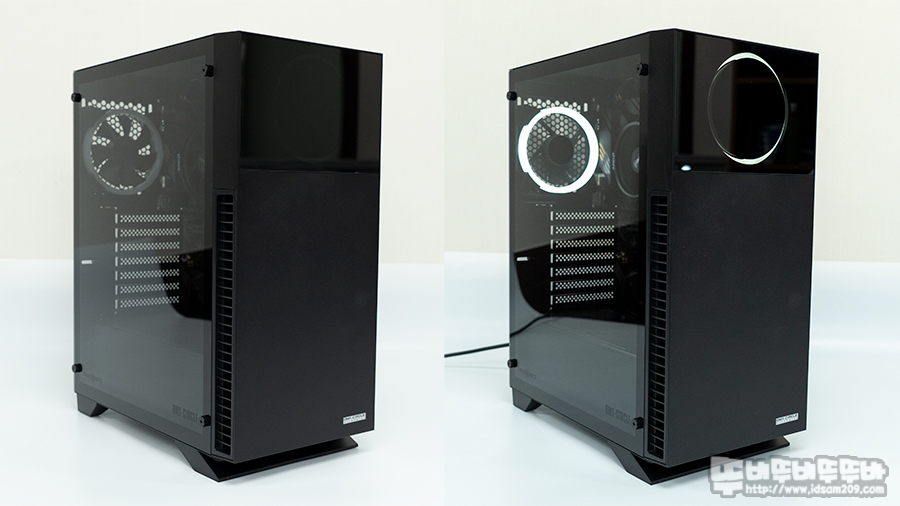

조립 완료 후 전원 인가 상태입니다.

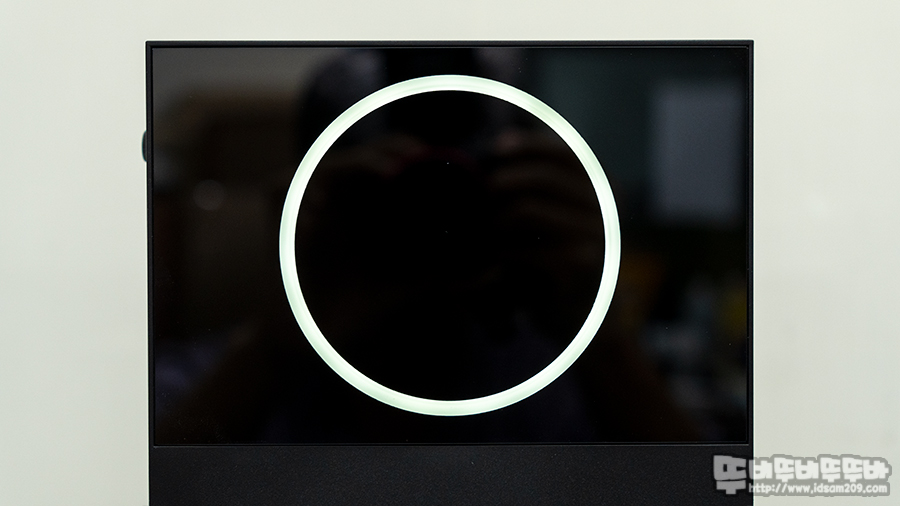

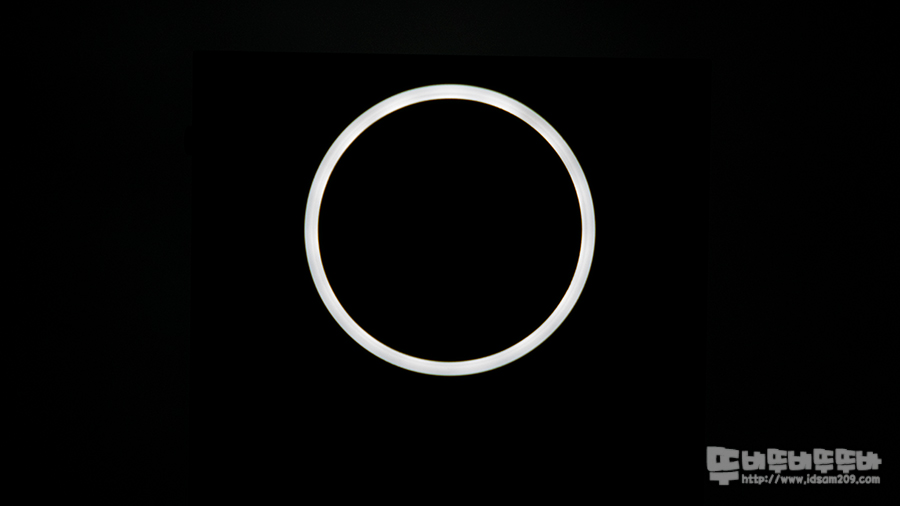

전면 패널 상단에 화이트 링 LED 쿨링팬 모습입니다.

강화유리 뒤로 은은하게 보이는 형태로 정면에서 보았을 때 동근란 원형의 모습을 확인할 수 있지만 나름 분위기 있는 느낌을 줍니다.

케이스 상단에 LED 쿨링팬이 없는 관계로 전체적인 LED 효과가 심심해 보이지만 후면의 화이트 링 LED 쿨링팬의 LED 밝기가 상당히 밝은 편이니 상단에 LED 쿨링팬을 사용 생각하신다면 전제적인 LED 밝기에 염두를 하셔야 할 거 같네요.



   마무리



지금까지 마이크로닉스 OM1-CIRCLE  케이스에 대하여 알아보았습니다.



새로운 컨셉의 마이크로닉스 OM1-CIRCLE는 외형적인 디자인이 심플하여 화려해 보이는 LED 튜닝 케이스보다 오피스 용에 적합한 컨셉으로 업무용, 인강용으로 심플한 시스템을 구축하고자 하는 분들에게 적합한 케이스인데요.

샤시 전면부에 SSD 장착 제한, 하단 파워서플라이 길에 따른 HDD 가이드 사용 제한 등 고성능 PC 구성을 염두하는 경우 다소 여러 가지 제약이 따를 수 있으니 시스템 빌드 리뷰 내용에서 언급한 부분을 참고하시기 바라며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 마이크로닉스와 퀘이사존 행사를 통해 제품을 제공받아 작성한 사용기입니다. "
