하드웨어 이야기/커스텀 키보드 이야기33

4년만에 내게 온 둘둘님표 thumbU 미니키보드 와~ 이 걸작품은 다시 보는 날이 오는군요. ㅎㅎ 2013년에 둘둘님께 부자재를 구입해서 직접 조립한 둘둘님표 미니 키보드입니다. 이후 아시는 분께서 구입하고 싶다고 하셔서 LED를 모두 White로 변경하고 2014년에 분양했었는데 2018년 3월말경에 작동이 안되는 문제로 저에게 왔습니다. 오랜만에 보니 눈물이... ^^ 펌웨어 문제일거 같다 이런 저런 작업을 해보다가 도저히 해결 방법이 없어 기판 제작자이신 괴수가면님께 보내어 말끔하게 수리가 되어 왔습니다. (괴수가면님 감사드려요~) 테스트 완료하고 조립을 하면서 사진으로 기록을 남겨봤습니다. 메가톤 LED 모따기 작업하느라 엄청 공을 들린 놈입니다. 둘둘님표 미니 키보드의 특징은 알루미늄 상판과 하판, 그리고 사이드 부분의 CNC가공으로 처리된 .. 2018. 4. 2.
의뢰받은 키보드 완성 기념 인증샷 의뢰자분께서 B.miniR 과 B.padR 제작을 요청하셔서 거의 1년?만에? 암튼 오랜만에 키보드를 만들어보게 되었습니다. 기판과 자제는 괴수가면님 스토어에서 모두 구입을 했습니다. 조립과정은 과감하게 생략합니다. ^^ 커스텀 조립에 화룡정점입니다. 이거 안하면 난리나죠. ㅎㅎ 이해되시겠죠? 이번에는 괴수가면님 스토어에서 판매하는 게이트론 청축 스위치로 작업을 하였습니다. 스위치 LED는 화이트로 작업했습니다. B 기판 시리지 중에 " R "이 붙는 기판은 LED가 역방향으로 부착이 됩니다.현재 LED가 들어가는 기성품이 이 방식을 이용하죠. 기판 뒷면에 위치하는 " RGB " LED 입니다. 다양한 효과를 낼 수 있지요. B.miniR는 우측하단의 Alt, Ctrl 위치의 키캡 조합이 조금 한정적입니.. 2016. 11. 19.

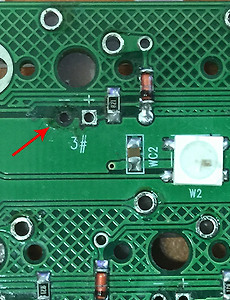

더키 9008 기계식 키보드 수리 키보드 매니아 장터에서 초이스한 놈이 택배로 도착했습니다. 모델명을 조회하니 더키 9008 초기 모델이네요. 택배를 개봉하여 테스트를 해보니 판매자 말대로 1번키와 2번키가 눌리지 않았습니다. 추측으로는 PCB 패턴이 나간거 같았습니다. 분해를 하여 PCB를 확인해보니 역시나 추측이 맞았네요. 위의 패턴을 보면 스위치 동판 부분에 미세하게 금이 생긴것을 볼 수 있습니다. 스위치를 눌렀을때 텐션에 의해서 동판이 들뜨면서 패턴이 끊어지는 대표적인 단면기판의 증상이었습니다. 이런 경우 납을 살짝 묻혀서 흡입기로 납을 빨아드리면 아래와 같이 스위치 동판이 쑝~하고 없어집니다. 며칠전 포스팅에서 플랙시블 기판을 이용하여 동판부분을 만들어줍니다. 니퍼가 좋지 않은 관계로 와이어케이블의 피복을 모두 벗겨서 납땜을 했.. 2015. 10. 2.
키보드 자가 수리 커스텀 키보드를 조립하거나 기성품을 튜닝목적으로 디솔링하는 경우 동판이 떨어지는 경우가 있습니다. 대부분의 커스텀 키보드는 PCB가 튼튼하게 나오기에 1~2회 디솔링을 하여도 크게 문제가 없지만, 인두기를 잘 못 사용하는 경우라면 그 아무리 튼튼한 PCB라도 당해낼 제 간이 없을겁니다. 특히 무보강 체리 순정키보드 G80-3000 시리즈나 1800 시리즈 또는 마제 1과 같이 단면 PCB를 이용하는 키보드의 경우 타이핑을 많이 하는 특정 스위치에 텐션이 반복되는 경우 PCB에서 동판이 떨어지는 경우가 있습니다. 이런 경우 자가 수리를 할 수 있는 간략한 정보를 남겨보겠습니다. 1. 인두로 디솔링 과정에서 동판이 훼손되는 경우 보수 방법 (단면기판의 예) ※ 사진상의 기판은 양면기판이지만, 단면기판이라 가.. 2015. 10. 1.
B.face 제작기 이번에 제작하게된 키보드는 B.Face (60%) 미니키보드입니다. 기존에 사용하였던 B.thumb를 분해하여 알루미늄 보강판 및 자재를 재활용하였습니다. 제작노트 기존에 사용하던 키보드 압에 길들여져서 이번에 동일한 구성으로 작업을 하였습니다. 1. B.thumb에 사용하였던 구백축(넌클릭) / 적축(리니어) 스위치 재사용. 2. 시트지 스티커 -> 줄이오님이 제작하신 유격필름으로 교체. 3. 스프링은 기존에 사용했던 syryan님이 제작하신 53g 금도금 뻔데기 스프링 재사용. 4. 체리 순정 스위치 커버 -> 게이트론 투명커버로 변경 5. 크라이톡 103 윤활 후 조립한 상태의 모습입니다. 스타워즈의 스톰트루를 보는 느낌이군요. 6. 기존과 동일하게 라인별 서로 다른 LED를 적용 하였습니다. 7... 2015. 9. 12.
LightPad 제작기 오랜 시간을 뒤로하고 LightPad를 완성하였습니다. 2014년 3월에 생알루 라이트패드 하우징을 받았으니... 기판은 이벤트로 수령하고, 하우징은 duck0113님께 제공을 받았습니다. 시제품 샘플이라고 하였는데, 기판을 체결하는 홀이 변경되거라 짤라내야 한다고 하여, 소형 그라인더를 구입하여 절단을 후 캡톤 테이프로 마감처리하였습니다. 생알루미늄이라 그런지 CNC 가공의 흔적을 볼 수 있습니다. 이번 제품도 기존 방식과 동일하게 작업하였습니다. 1. 무보강용 넌클릭 백축, 슬라이더만 교체한 무 보강용 적축 조합 2. 모든 키 50g 금도금 스프링사용 3. 스티커 작업 4. 슬라이더 윤활 이렇게 납땜까지 완료가 되었습니다. 이제 작동 테스트에 들어갑니다. 라인별로 LED를 다르게 구성하였습니다. 작동.. 2015. 3. 24.
B.Thumb 60% 미니키보드 2014년 마지막 작품이 될 " B.Thumb " 제작기를 포스팅하겠습니다. 스위치 튜닝 이번 작업을 위해서 특별히 제작한 플레이트를 이용하여 조금 수월하게 튜닝을 하게 되었습니다. ^^ 보통 스위치 튜닝은 스위치 분해 후 스티커 작업, 스프링 교체, 슬라이더 윤활이 기본이 되겠습니다. 이번에 특별히 백축(넌클릭), 적축(리니어) 스위치에 53g 금도금 스프링을 사용하였습니다. 스테빌라이저 부착 스테빌라이저의 시크릿 튜닝 후 테이핑작업(스테빌라이저가 PCB바닥을 칠때 소음을 잡기위한 작업), 글리스 도포, 뒷면에 스테빌라이져가 빠지지 않게 PVC판을 얇게 겹쳐 꼽아주었습니다. 보강판과 기판 스위치 결합 납땜을 하기전 조립상태입니다. B컷으로 찍어봅니다. 아이폰으로 찍어서 A컷이 없다는... 스위치 LED.. 2014. 12. 18.
Eagle ~ Eagle~ 제작 키보드매니아 리뷰게시판에 올린 내용을 정리하여 블로그로 옮겨 포스팅합니다. Eagle/Viper 공제는 꽤 오랜 시간 걸려서 진행이 되었습니다. 본 제작 리뷰가 1, 2차로 나뉘어 작업을 하는 바람에 아카이브에 2차분에 대한 내용을 적지 못했습니다. 2차 과정에 대해서는 리뷰내용을 참고하여주세요~ 2014.08.15일에 작업한 체리MX 스위치 분해 후 스프링/슬라이더 윤활, 유격필름부착, LED소켓 부착작업의 결과입니다. 이번에는 금도금 55g스프링을 사용하였습니다. 아끼고 아끼던 놈인데.... 지금까지 사용해본 결과 도금 55g 스프링은 일반적인 동일압력의 스프링에 비해 압이 살짝높아 얇은 키캡보다는 두터운 키캡에 괜찮을꺼 같다는 생각이 들었습니다. 이번에 구비가된 키캡은 두터운 ABS 이색키캡인지라 .. 2014. 10. 22.
Eagle ~ Eagle~ 제작 Part.1 자.. 이번에는 Eagle입니다. 왜? Eagle지는 저도 모릅니다. 푸 하하하~~ 공제참여에서 수령까지 어마어마한 시간이 소요된 놈입니다. 아래 이미지의 Archive 내용을 참고하여 주시기 바랍니다. 2014.08.15일에 작업한 체리MX 스위치 분해 후 스프링/슬라이더 윤활, 유격필름부착, LED소켓 부착작업의 결과 입니다. 이번에는 금도금 55g스프링을 사용하였습니다. 지금까지 사용해본 결과 도금 스프링 55g가 일반 스프링 55g보다 압이 살짝 높았다. 이번에는 두터운 ABS 이색을 주력을 사용할 계획이어서 키캡의 무게와 적정한 55g를 조합하기 위하여 금도금 스프링을 계획하게 되었습니다. 일전에 얇은 이색을 사용했을때는 무거운 느낌이 강했다는... 야심차게 준비한 LED 소켓!!! LED 교체.. 2014. 9. 4.
새로운 도전 B.pad 제작 일기 (2) 스위치 튜닝 - 스프링교체 / 스티커작업 / 크라이톡 윤활 스프링은 늘 하듯이 55g 공제스프링을 사용하였다. 지금까지의 경험과 차이가 있는건 백축(클리어)에 55g 스프링을 사용하는 부분인데.... 약간의 모험이기도 하다. 무보강 스위치를 찾다 찾다 어쩔 수 없이 입양을 한놈이었다는.... 작업을 마치고 배열한대로 보강판과 기판에 스위치를 결합해준다. 부품 땜 완성하기 아래의 사진은 앞전에 납땜을 완료한 기판에 보강판과 스위치를 꼽아놓은 모습이다. 스위치 부분과 스위치 LED부분을 마무리하면 끝이다. 이렇게 하여 작업이 모두 마무리 되었다. Grand finale 이쁘다~~ 그렇다는 이야기... lightning effect 2014. 7. 25.
새로운 도전 B.pad 제작 일기 (1) 괴수가면님이 RGB LED가 들어가는 기판을 만들었다고하여, 보던 중 턴키리스와 미니 키보드에 필요한 키패드가 있어 주문을 해보았다. 새로운 기판의 시리즈 명칭은 B 시리즈가 되겠다. 부품 땜하기 그냥 가뿐하게 해주면 된다. 오늘은 1일차로 핵심 부품과 스위치 다이오드만 땜을 했다. 스테빌에 철심을 꼽아준다. 가조립 하나아크릴에서 주문한 하우징이 금일 도착을 하여 하판부분의 비닐을 제거 후 조립을 해보았다. (왼쪽)에서 순서대로 반투명 아스텔 안쪽은 투명형태의 유광, (가운데) 반대편은 불투명으로 되어있다. 그리고, (오른쪽) 반투명 아스텔, 흑경, 반투명, 반투명, 반투명 아스텔 순이 되겠다. RGB LED효과 이번에는 RGB LED가 반투명 아스텔에 어떻게 표현이 되는지 확인해보았다. 이론.. 이론... 2014. 7. 15.

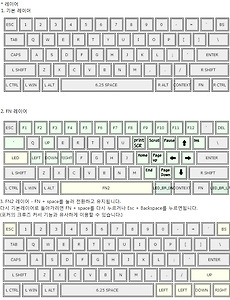

ThumbU 미니키보드 설정방법 안녕하십니까? ThumbU 미니 키보드의 사용방법을 알려드리겠습니다. 1. 레이어 구조 1번의 형태가 기본적인 레이어 모습입니다. 2번의 형태가 FN+레이어의 모습입니다. 사용방법은 FN키를 누른 상태에서 연두색 부분의 키를 사용할 수 있습니다. 3번의 형태가 FN2+레이어의 모습입니다. 위의 설명대로 FN+SPACE를 누르면 사용이 됩니다만, 일반적으로 사용해봤을때, 2번의 FN+레어어가 많이 사용이되고, FN2+레이어는 사용을 잘 하지 못했습니다. 불편해서. 참고사항으로는 FN를 잘 못눌러 FN+스페이스가 눌리는 경우가 간혹 발생하는데, 한글 전환이 안된다던지 키가 입력이 안된다던지, 우측 Alt, Ctrl키를 눌렀을때 방향키 기능을 합니다. 이때는 Esc+ 백스페이스나 FN+스페이스를 누르시면 됩니.. 2014. 4. 10.
커스텀 키보드 만들어보자 (3) 이번에 풀배열이닷!! 드디어 완성!!???!! 2014. 2. 9.
커스텀 키보드 만들어보자 (2) 이번에 풀배열이닷!! 3. 스테빌라이저 / 아크릴 삽입물 / 보강판(비키하우징 상판) 왼쪽부터 순서대로 기판에 스테빌라이저를 고정 -> 아크릴 보조삽입물 얹고 -> 보강판(비키하우징 상판) 얹는다. 오른쪽의 모습이 키보드의 가장 윗부분이 되겠다. 4. 스위치 삽입 내가 생각한 구성으로 작업을 하였다 문자열 위주는 갈축, 그 이외에는 적축으로 사용이 된다. 마지막으로 전원을 인가해본다. 눈치가 빠르신 분은 캐치를 하셨겠지만, 위의 사진의 스페이스바는 체리용으로 작업을했다가, 집에서 쓸 스페이스바가 마제식이어서 어쩔 수 없시 변경하였다. ㅋㅋㅋ To be continued ....... 2014. 1. 29.
커스텀 키보드 만들어보자 (1) 이번에 풀배열이닷!! 1. 기판을 선택하자. 이번에 제작할 키보드는 괴수가면님의 A.87U EX V0.2 사진상의 동그라마 화이트 기판이다. 풀배열로써 108 key를 지원한다. 최신 펌웨어 작업시 매크로기능까지 지원이 가능하다. 2. 스위치 튜닝 - 슬라이드 윤활 / 스티커작업 / 55g 스프링 교체 / MX 스위치 커버 교체 아침에님이 만드신 모닝툴을 이용하여, 체리 MX 스위치를 분리한다, 위의 맨 왼쪽의 하얀색 모형이 일명 " 모닝툴 "이 되겠다. 오른쪽으로 순서대로 모닝툴에 MX 스위치를 눌러주면 간단하게 스위치가 분리가 된다. 예전에는 핀셋을으로 일일이 작업을 하였는데, 모닝툴 덕분에 상당히 빠른 작업이 가능했다. 자!! 다음은 슬라이드 부분을 화살표과 같이 윤활작업을 해준다. 윤활작업의 이유는 프라스틱이 맞닫는 .. 2014. 1. 28.
지금은 작업중 ...... 2014. 1. 15.

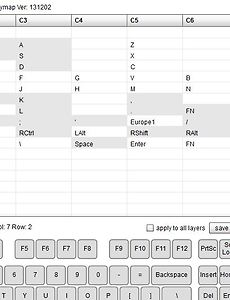

Boot Mapper (부트맵퍼) 적용안됩니다. 이번에 thumb 신형기판을 장착하여 키맵을 변경하려고 하였는데, 작동이 안되어 문의드립니다. 위와 같이 기본 ESC 키부분은 ~키로 변경하였습니다. 부트로드로 짧게 올라가더니 끝나버리네요.. 테스트해본 결과 입력한 키가 적용되지 않았습니다. 뭐가 문제였을까요??? 2013. 12. 17.
메리크리스마스~~ 키보드 크리스마트 트리를 만들어봤습니다. 메리크스마스~~ 2013. 12. 14.
키보드관련 자재 현황파악. 스위치 63개 신갈 53개 구갈 80개 적출 LED LED 3파이확산 메가톤바 핑크 107개 오랜지 20개 화이트 100개 멀티 100개 파랑 2개 초록 4개 노랑 2개 빨강 2개 100개 녹색 130개 스테빌라이저 2셋트 기판 A.87U EX 풀배열 2장 MX MINI U 1장 ThumbU 1장 음.. 재료가 부족하다... 2013. 11. 25.
MX-MINI U 기판 판매합니다. MX-MINI U 기판입니다. 공제품은 기판과 소자(부품)만 제공이 됩니다. 이번에 판매하는 기판은 사진처럼 소자(부품) 납땜완료. 다이오드까지 작업을 했습니다. 펌업 이후 작동까지 확인을 하였습니다. 구입하시는 분은 그냥 조립만 하시면 됩니다. 기판 구입 이후 필요한 구성은 다음과 같습니다. 1. 하우징 제작 (http://winkeyless.kr/60 -> 링크페이지의 DWG 케드파일을 참고하여 제작하시면 됩니다) 2. 체리MX 스위치 구입 (원하시는 축으로 구입하시면 됩니다) 3. LED 및 LED 색상에 맞는 저항구입 * LED 컬러별 저항 값(출처 : 코렐라스님 자료) 하얀색/보라색 : 820 빨간색/노란색 : 1.3K 파란색/초록색 : 900 4. 1X1 이상 키캡에 사용된 스테빌 구입 2013. 11. 21.
2013년 마지막은 이거다!!! 모든것은 사진으로 한방에 2013. 11. 15.
이번에 사용하게될 3색 멀티 LED 풀배열 키보드이 사용될 멀티 LED입니다 모바일로 하다보니 동영상링크가 안되네요 Url링크로 대신합니다 http://youtu.be/y77Uq0HlSic 불타는 금요일되세요 2013. 11. 15.
ps2avr thumb V0.1 미니키보드 (비키스타일) 펌업데이타 기록 요즘 한번해본것에 대한 기억을 잘못하는 편이라 블로그에 기록을 남긴다. ps2avr thumb V0.1 미니키보드 제작 이후 컨트로 조합키를 사용시 ccccccccccccc 형식으로 반복입력이 되는 경우가 랜덤하게 발생하는데,펌업의 문제로 해결이 될거 같다는 생각에 시간을 쪼개어 괴수가면님 홈페이지를 방문하게 된다. 자!! 지금부터 펌업에 대한 기록을 하고자 한다. 기록시작!! 괴수가면님 블로그의 펌업관련 자료 페이지 최신? 펌업 데이타 내용 ps2avrU_V1_130725.zip - USB 사용시 간혹 자동으로 연속 입력되는 현상을 패치 펌업 실행 키보드의 "Q"키를 누른 상태로 USB케이블(확장 모듈)을 PC의 USB 포트에 연결합니다. - 이때 키보드의 모든 LED가 연속적으로 깜빡입니다. 이 상태.. 2013. 9. 24.
ps2avr thumb V0.1 미니키보드 (비키스타일) 제작 3 (완료) 드디어 완성을 했습니다. 주말까지 테스트겸해서 아이패드에 물려 사용하다가 일요일에 후기작성을 하려고 했더니 컴퓨터 파워가 나가는 바람에..... 제작 노트 숫자열을 포함한 문자열 45개 키 갈축, 하단열을 포함한 Tab, Shift, Enter, BS, CapLock 부분은 적축으로 셋팅, 모든 체리 MX 스위치는 55g으로 스프링 교체함. 스위치는 시트지 작업과 크라이톡으로 윤활작업. 둘둘님께 구입한 ps2avr thumb V0.1 기판은 소자땜이 되어있었고, 칩다이오드와 추가 구입한 LED저항은 직접 납땜. 둘둘님 비키하우징 구성에서 하우징하단에 들어가는 1T 아크릴이 빠져, 키메냐인들이 사랑하는 논슬림패드로 대체처리함. 키보드의 키캡은 문자열(숫자열포함)은 얇은 PBT키캡 체리오리지널. RGB 무각.. 2013. 8. 6.
ps2avr thumb V0.1 미니키보드 (비키스타일) 제작 2 주말에 총61개에 이르는 스위치 튜닝(갈축 45개 / 적축 16개) 작업을 완료했다. 모든 스위치에 스프링을 55g으로 스왑 / 스위치 스티커 작업 / 슬라이더 윤활작업까지.... 어제는 짬을 내서 SMD 타입의 다이오드를 부착했다. 제법 시간이 걸렸다. THUMB ps2avr V0.1 기판은 기판 표면에 걸리는 것이 없어 아크릴 보강 3T, 상단 알루 보강 2T 총 5T 보강이 되는 셈이다. 내가 좋아하는 갈축과 적축의 하이브리드 조합으로 타이핑하는 맛을 셋팅하였다. 아직 스위치 땜과 LED 장착이 남아있는 상황.... 오늘은 보강판을 해체하고, 스테빌라이저에 윤활을 해야 한다.아~ 왜 그걸 까먹었지??? ..... 작업은 계속된다.. 2013. 7. 30.
ps2avr thumb V0.1 미니키보드 (비키스타일) 제작 1 키메냐 둘둘님께서 독특한 외형의 키보드를 공제한다기에 참여한지 언 두달??? 이번주 월요일에 확인을 하였습니다. 박스 오픈을 하고 얼마나 황홀하던지... 기판과 하우징 위주로 공제를 하였습니다. 둘둘님 블로그 http://22gongbang.tistory.com/80 사진 순서대로 2T 하판 / 2T 상판겸 보강 / 공간을 매꾸기 위한 3T 아크릴 / CNC로 가공한 하우징 외곽틀 역순으로 체결하여 본 모습.. 위의 체결상테에 기판을 살짝쿵 올려보기.. 조립후의 모습 더불어 작업해야할 칩 다이오드와 결합에 필요한 몇가지 부품들.. 천천히 윤활이며, 스티커 작업이며.. 하나 하나 작업을 해봐야겠습니다. 나중에 완성 모습으로 찾아옵니다. I will be back... 2013. 7. 23.
올해 완성해야 할 큰 숙제 하나.. 언제더라? 작년이던가? 기계식 키보드를 판매하는 제닉스라는 업체에서 회사이전관계로 폐기상태의 제품을 무상으로 키보드매니아에 방출하는 이벤트가 있었다.. 항상 그렇듯이 늦어서 신청이 어려웠는데, 여분의 이색사출 키캡과 딜을 하여 흑축키보드가 들어오게 되었다. 작동이 안되는 놈이었는데, 키판 뒷면에 있는 MCU의 접점불량을 확인하고 수정을 해주니 인식이 되어 잘 작동이 됨을 확인할수가 있었다. 두번째로 문제가 있었던 부분이 백라이트 부분이었다. 키보드매니아 회원인 불탄감자에게 작동안되는 키보드를 제공을 받아 부품을 때어 이식을 하니.... 두둥.... 백라이트가 정상으로 작동됨. 문제는 맨 하단열 키캡이 문제인데.. 표준 104키형태의 키캡이 호환이 안되는 독특한 형태이다. 그로 인하여 완벽하게 해제작업 후.. 2013. 2. 15.

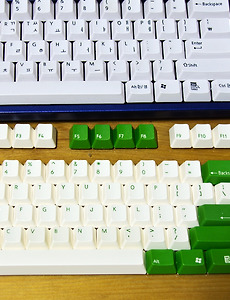

기계식 키보드를 사용한다면 하나쯤은 소유해야하는.... Keycaps 입니다.. 1. “VALENTINE” Pink & White – Base set + Tenkeypad 104 kit 2. 대륙승화 - 체리폰트 각인 일전에 대륙승화키캡을 구입하여 리얼포스 10주년 컨셉으로 만드느라 고생했는데 체리폰트를 보고는 급처분... 생각지도 않고 있는데, 다시 찾아왔다!! 2013. 2. 2.
키보드 하우징 설계 누군가에서 설명을 해주기 위한 ..... 2012. 4. 16.
간만의 포스팅.... 키보드 매니아 소분행사 참여기.. 오늘 용산에의 KTX 회의실 하나를 임대하여, 키캡 원정대에서 추친한 키캡을 소분하는 행사를 조촐하게 가졌습니다. 위의 사진 중 아래의 키캡이 키캡원정대의 2종 키캡중 하나인 크림치즈 그린입니다. 키매니아의 KMAC 제품에 장착할 놈이지요. 재료가 모여지면, 그때 다시 포스팅하겠습니다. 2011. 11. 19.
