마이크로닉스 ASTRO GD 750W 80PLUS GOLD 풀모듈러 FDB 파워서플라이

이번에 리뷰할 제품은 마이크로닉스에서 새롭게 출시한 ASTRO GD 750W 80PLUS GOLD 풀모듈러 FDB 파워서플라이입니다.



이전에 출시했던 모델에 대기전력 0.5W 미만 기술과 FDB 쿨링팬을 적용 등 최신 트랜드를 반영하여 이번 신제품을

리뷰를 통해 자세히 알아보겠습니다.



리뷰~ Start!!





    패키지 & 스펙 정보

마이크로닉스 ASTRO GD 750W 80PLUS GOLD 풀모듈러 FDB은 비닐 실링 처리로 밀봉되어있어 제품을 꺼내기 위해서는

실링 비닐을 제거해야 합니다.

패키지 정면에는 제품의 모델명과 80 플러스 골드 인증, 정숙한 FDB팬 사용, 시스템 종료 후에도 파워서플라이의
열기를 냉각시키는 애프터쿨링, 풀모듈 방식, 7년 서비스 보증 등 핵심 정보를 표현하고 있습니다.

패키지 뒷면에는 좀 더 디테일한 제품 정보를 영문으로 다루고 있습니다.

대부분의 내용은 유통사에서 제작한 제품 상세내역에서 설명하는 내용 그대로이니 제품 상세 페이지를 참고하시면 좋습니다.



패키지 개봉 시 보게 되는 포장 모습.

제품의 구성은 파워서플라이 본체와 사용 설명서, 전원 코드와 모듈타입 케이블로 구성되어있습니다.

스펙 정보를 확인해보면 +12V 라인이 가용률 100%로 최대 650W 출력을 지원하며 액티브 PFC,
80 PLUS 골드 인증 및 서비스 보증기간 7년을 지원하고 있습니다.





    제품 살펴보기



파워 본체

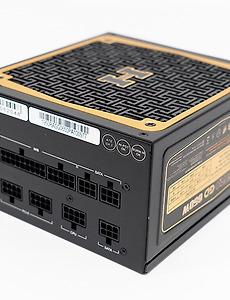

마이크로닉스 ASTRO GD 750W 80PLUS GOLD 풀모듈러 FDB 파워서플라이 모습입니다.

블랙 바탕에 골드 컬러로 인쇄된 ASTRO GD 로고와 135mm 쿨링팬과 중앙 한미마이크로닉스 H자 로고에 금색 테두리가
적용되어  고급스러움이 느껴집니다.

다른 면에는 2열로 구성된 모듈 소켓과 금색으로 제작된 라벨스티커 모습을 확인할 수 있습니다.



▶ 모듈 케이블

플랫 케이블을 기본으로 사용하고 있지만, 메인보드 24핀 커넥터는 케이블 가닥 수가 많아서 그런지 슬리빙 처리가
되어있습니다.

메인보드 보조전원 케이블 8핀, 4핀 구성 모습.

그래픽카드용 전원 케이블은 케이블 하나에 6+2 = 8핀 X2개 구성으로 2개의 케이블 제공하고 있습니다.



IDE, SATA 전원 케이블은 구성이 다른 총 3가지로 구성되어있는데요.

SATA 커넥터 2개 + IDE 커넥터 2개 구성 케이블 2개.

SATA 커넥터 4개 구성 케이블 1개로 구성되어있어 SATA 전원을 사용하는 장치 8개, IDE 전원을 사용하는 장치 4개
사용이 가능하며

IDE 커넥터는 이지 스왑을 지원하는 커넥터를 사용하며 SATA 커넥터는 일반적인 커넥터를 사용하고 있습니다.

모듈 소켓에 연결되는 케이블 커넥터의 모습.

시스템 기본 케이블류는 600mm, 저장장치용 전원 케이블류는 850mm로 넉넉한 길이를 제공하기에 시스템 조립에
문제가 없습니다.





    파워서플라이 내부

파워 서플라이의 내부를 살펴보겠습니다.

파워서플라이 샤시에 부착된 유체베어링 사용으로 저소음에 내구성이 좋은 GLOBE사 135mm FDB팬의 모습.

파워의 안정적인 동작을 위한 400v 470㎌ 105℃ 콘덴서와 역률 99% Active PFC 회로가 적용된 모습.

8

전원 소켓에는 무부하시 0mW에 가까운 입력 전원을 구현하는 매직 스위치 IC가 구성되어있으며 파워 샤시에 접지 모습을
확인할 수 있습니다.

마이크로닉스 ASTRO GD 750W 80PLUS GOLD 풀모듈러 FDB 파워서플라이는 80 PLUS Gold 등급 제품이라 그런지 내부가
꽉 차이는 느낌으로 고주파 노이즈를 제거라는 EMI 필터, LLC 공진형 컨버터, 트랜스포머, DC to DC 회로와

2차 측에 캔 타입 콘덴서 적용하여 높은 내구성과 과전압 보호 (OVP), 저전압 보호 (UVP), 과부하 보호 (OPP), 단락보호 (SCP),
과열 보호(OTP), 과전류 보호 (OCP) 등을 6중 보호회로를 더해 안심하고 사용할 수 있게 설계되었습니다.

파워서플라이 내부 전체 모습.





    시스템 조립 및 테스트

모듈 파워의 장점이라면 필요한 케이블로 구성하여 케이스의 선 정리와 내부를 깔끔하게 사용할 수 있다는 점인데요.

왼쪽의 일반 파워와 비교 시 케이블 정리 시 널널함이 느껴집니다.

풀 모듈 구조의 파워서플라이라 일반 파워에 비하여 길이가 조금 긴 편이니 구입하시기 전 사용 중인 파워서플라이 길이 또는
케이스 하단 내부 구조를 비교하여 시스템 내부에 적합한지 확인해두시는 면 좋으실 거 같습니다.

파워서플라이 전용 테스터기인 로드기가 없는 관계로 개인 유저가 할 수 있는 AIDA64 Stress 테스트로 전압 변동 확인을

해보았는데요.  약 25분간 테스트에서 안정적인 전압이 유지되는 것을 확인할 수 있었습니다.







    마무리



지금까지 마이크로닉스 ASTRO GD 750W 80PLUS GOLD 풀모듈러 FDB 파워서플라이에 대하여 알아보았습니다.



마이크로닉스의 ASTRO GD 750W 80PLUS GOLD 풀모듈러 FDB는 80 Plus GOLD 인증 제품으로 높은 효율로 안정적인
전기 공급을 지원하는 파워서플라입니다.



일체형 파워를 사용 시 사용하지도 않는 케이블을 모두 정리해야 하는 불편함을 풀모듈러 방식으로 디자인하여 케이블 사용
및 정리의 효율성을 높였고 최근 마이크로닉스 파워의 특징인 100% +12V 가용률, DC to DC 적용, 애프터쿨링 기술 적용에
효율이 놓은 80Plus Gold 인증은 파워를 선택하는 데 있어서 좋은 매리트로 느껴집니다.



다양한 파워서플라이 시장에서 굳건한 기술력으로 좋은 파워서플라이를 출시하고 있는 마이크로닉스의 ASTRO GD 750W
80PLUS GOLD 풀모듈러 FDB 파워서플라이 추천드리며 리뷰를 마칩니다.



계속해서 신박한 제품리뷰를 이어가겠습니다.


" 이 사용기는 (주)한미마이크로닉스로부터 제품을 제공받아 작성한 사용기입니다. "



#마크로닉스 #ASTRO #GD #750W #80PLUS #GOLD인증 #풀모듈러 #FDB쿨러 #파워서플라이 #마닉 #가성비파워 #골드인증 #뚜비뚜비뚜뚜바 #idsam209

Trackbacks 0 / Comments 0

Leave Comments

마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트 파워서플라이

이번에 리뷰할 제품은 마이크로닉스에서 출시한 마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트 파워서플라이입니다.



마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트는 화이트/민트 컬러 조합의 컬러 감성이 더해진 제품으로

화이트 케이스 또는 블랙 케이스에 특화된 제품이라 볼 수 있는데요.



리뷰를 통해 자세히 알아보겠습니다.





    패키지

마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트 제품의 패키지 모습입니다.

패키지 전면에는 가장 핵심적인 정보가 표현되고 있는데요.



클래식 II 시리즈, 파워의 내부의 열기가 있는 상태에서 컴퓨터 전원이 꺼져도 일정 온도 이하까지 팬이 작동하여 냉각하는

애프터 쿨링 지원, 80 Plus 스탠다드 230V EU 인증 제품, 4K 서지(낙뢰. EMP, 정전기, 과도전류) 보호 그리고

서비스 보증기간 6년을 명시하고 있습니다.

패키지 뒷면에는 앞쪽의 내용에 몇 가지 추가되는 내용을 다루고 있고요.

측면에는 커넥터 정보와

파워 서플라이 전압 스펙이 인쇄되어있어 있습니다.

패키지 개봉 모습.

제품 구성은 사용 설명서 샤시 고정용 나사, 전원 코드, 파워 본체로 구성되어있습니다.

파워 코드에는 KC 인증 코드만 사용한다는 라벨 스티커와

KC 인증 로고가 있는 접지를 지원하는 코드기에 안심하고 사용할 수 있을 거 같습니다.





    제품 살펴보기

마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트 파워서플라이의 모습입니다.

일부 커뮤니에서는 커넥터도 화이트였으면 하시는 의견도 있으시던데 그랬다면 퍼펙트였겠지만 그래도 훌륭한 편이네요.

마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트는 DC to DC 회로를 통한 출력이 강화된 +12V 싱글레일 지원으로

540W의 출력을 지원하는 제품입니다.

독특한 부분이 보통의 경우 스펙표와 로고 부분을 라벨 스티커를 사용하는 게 일반적이지만

마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트 제품에는 로고 부분에는 민트컬러로 인쇄하여 깔끔함을 더하고 있습니다.

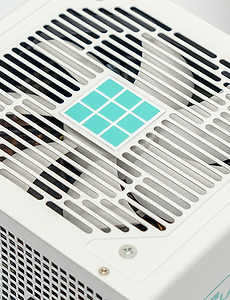

깔끔한 120m 팬 그릴 모습.

파워서플라 커넥터 정보를 살펴보면.......

메인보드 20+4 구성의 24핀 커넥터 모습.

파워서플라이는 플랫 케이블로 디자인되었지만 메인 케이블의 경우 슬리빙 처리를 하여 다른 케이블과 엉키는 것을

방지해주고 있습니다.

메인보드 보조 전원의 경우 8핀과 4핀을 별도로 구성하고 있습니다.

6+2핀 구성 2개를 지원하는 VGA 보조 전원 커넥트의 모습.

마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트의 특징은 IDE 커넥터와 FDD 커넥터 그리고 IDE 커넥터 구성으로

팬 커넥터에 연결할 때 용도를 구분하여 활용이 가능하며 이지스왑 IDE를 지원하고 있어 커넥터를 분리 시 플라스틱을

눌러주면 손쉽게 분리가 가능합니다.

2개의 SATA 전원 케이블에는 케이블당 3개의 SATA 전원 커넥터가 달려있으며

일반형과 라킹형 커넥터로 구분되는데요.

고정력이 필요한 저장장치용으로 락킹형 SATA 커넥터를 전원용으로 일반형  SATA 전원 커넥터를 사용하시면 좋습니다.

커넥터 갯수와 케이블 길이 정보.





    제품 내부

파워서플라이 하우징을 분리해본 모습입니다.

마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트에 사용된 정숙하고 강력한 Long Life 슬리브 베어링 팬은

쿨러의 일부를 필름으로 가리고 있어 방열판이 위치한 부품 쪽의 쿨링 효과를 극대화 하고 있는데

일반 슬리브 팬보다 13% 소음을 감소되고 수명이 2배 증가했다고 합니다.

무부하시 0mW에 가까운 입력 전압을 구현하는 매직 스위치 IC와 샤시에 접지 모습.

쇼트방지를 위해 사용된 필름 모습.

액티브 PFC와 1차 측 메인 콘덴서인 105℃ 400V/390㎌ 콘덴서 모습.

EMI 필터 모습.

트랜스포머와 알루미늄 히트싱크 모습.

인덕터와 솔레노이드 코일 모습.

출력단 케이블 쉴드모습.

보통은 복잡한 DC to DC 회로가 붙어있는건 봤지만 뭔가 새로운 기능이 부여된거 같은 회로 모습.





    시스템 조립 및 테스트

먼저 사용 설명서의 내용을 살펴보면

마이크로닉스가 자체 개밯한 하이브리드-E 플랫폼 지원, 안정적인 +12V를 지원하는 2세대 GPU-VR 기술을 적용,

80Plus 230V EU 스탠다드 등급, 애프터 쿨링, 50도 이하에서는 작동하지 않는 팬 리스 모드, 써지 4K 지원,

DC to DC 컨버터 적용 등...

패키지에서 다루지 않은 디테일한 설명이 인쇄되어있네요.

특히 개인적으로 우려되는 부분이 불량 여부 확인법인데요.

이 테스트는 파워 구입 후 파워에 문제가 있는 간단하게 작동이 되는가 확인하는 테스트 하는 방법이지만

개인적인 경험으로 이 테스트로 팬이 작동하더라고 시스템 조립 후 작동하지 않는 경험을 과거에 한 적이 있어서

참고만 할 뿐이지 100% 신뢰하진 않습니다.



최근에 커뮤니티에서는 이 테스트를 파워 리셋이라고 이야기하는 분이 계시더라는.... 리셋의 의미를 모르시는 거 같더라고요.



암튼...



옆에는 시리얼 넘버로 제조연월을 확인하는 설명이 인쇄되어있습니다.

그 외에 전압 스펙표와 커넥터 길이와 개수 정보 모습.

마침 화이트 케이스를 리뷰할 일이 있어서 깔맞춤으로 화이트 파워인 마이크로닉스 Classic II 600W 80PLUS 230V EU를

같이 조립해보았습니다.

케이스와 컬러 일체감이 좋네요.

조립 이후 AIDA64 시스템 안정성 테스트를 통해 각 전압의 변화를 살펴보니 프로그램상으로는 3V, 5V 12V 전압이

안정적으로 확인되네요.

하드웨어 테스트가 아닌 소프트웨어 테스트이기에 100% 보증은 할 수 없지만, 개인이 파워서플라이 로드기 같은 전문 장비를

사용하지 못하는 상태에서는 이런 소프트웨어로 잠깐이나마 테스트할 수 있는 최선의 방법이니 양해바랍니다.





    마무리



지금까지 마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트 파워서플라이에 대하여 알아보았습니다.



마이크로닉스에는 핑크 컬러 이후 화이트 컬러를 적용한 파워서플라이를 선보이고 있는데요.

특히 화이트 컬러는 활용도가 좋은 컬러이기에 많은 분들이 선호하시는 제품이 될 거 같습니다.



위에서 언급했던 다양한 기능 중에서 액티브 PFCDC to DC를 통한 +12V 출력 강화, 강화된 써지 4K,

50도 이하에서는 작동하지 않는 팬리스 모드, 시스템 종료 후 파워서플라의 내부 온도를 식혀주는 애프터쿨링,

정숙한 롱라이프 슬리팬 등의 기능이 적용된 마이크로닉스 Classic II 600W 80PLUS 230V EU 화이트 파워서플라이는

80Plus 스탠다드 인증의 성능 검증 거기에 6년의 보증기간을 지원하고 있기에 안심하고 오래 오래 사용할 수 있는

제품이니 화이트 케이스로 시스템 빌드를 생각하시는 분들이라면 꼭 사용해보시길 권해드리며 리뷰를 마칩니다.





계속해서 신박한 제품 리뷰를 이어가겠습니다.





" 이 사용기는 (주)한미마이크로닉스로부터 제품을 제공받아 작성한 사용기입니다. "



#한미마이크로닉스 #마이크로닉스 #ClassicII #600W #80PLUS #230V #화이트파워 #파워서플라이 #idsam209 #뚜비뚜비뚜뚜바

Trackbacks 0 / Comments 0

Leave Comments

마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크에디션 파워서플라이

이번에 리뷰할 제품은 마이크로닉스 Classic II 650W 80PLUS Bronze 핑크 에디션입니다.



파워서플라이하면 블랙컬러가 대세이지만 간간이 화이트 컬러 파워가 보이는 거 말고는 다른 컬러가 적용된 파워는

전무한 편인데요.

마이크로닉스에서 이 금기를 깨고 핑크컬러 에디션 파워를 출시하였습니다.



파워 샤시에서 쿨러 그리고 플랫 케이블 모두 핑크 핑크한 마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크에디션

파워서플라이에 대하여 리뷰를 통해 자세히 살펴보겠습니다.



리뷰~ Start!!





    패키지

마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크 에디션 파워서플라이 패키지 모습입니다.

핑크 에디션 답게 핑크컬러가 적용된 패키지에 제품명 CLASSIC II BRONZE와 제품의 특징이 아이콘으로 표현되고 있는데요.

80 PLUS 230V EV 브론즈 인증, 컴퓨터 전원 off 이후 파워서플라이의 내부의 온도를 식혀주는 애프터 쿨링 지원,

파워의 내부 온도가 50도 이하에서 팬을 정지 시켜 0dBA 무소음을 구현하는 팬 리스 모드 지원, HDB FAN 사용,

DC to DC 지원, 가용류 100% 12V 싱글 레일, 6년 무상보증에 대한 설명이 아이콘으로 설명하고 있습니다.

패키지 뒷면에는 아이콘의 내용을 디테일하게 설명하고 있고요.

패키지 측면의 파워서플라이의 전압 스펙이 인쇄된 표를 볼 수 있는데

흔한 DC to DC를 지원하는 제품과 다르게 +12V 가용률 100%의 650W가 눈에 띕니다.

다른 측면의 커넥터 정보 모습.

마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크 에디션 파워서플라이는 스폰지 틀을 이용한 포장으로 외부 충격에도

파워서플라이를 보호해 주고 있습니다.

마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크 에디션 파워서플라이의 구성품으로는

220V 전원 코드, 케이블 정리용 케이블 타이, 파워서플라이 케이스 고정나사, 사용 설명서, 파워서플라이 본체로

구성되어 있습니다.

KC 인증을 받은 220V 전원 코드의 모습.





    마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크에디션 특징

핑크 에디션으로 출시한 마이크로닉스 Classic II 650W 80PLUS 브론즈 제품의 특징을 설명한 내용입니다.





    마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크에디션 살펴보기

마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크 에디션 파워서플라이의 모습입니다.

파워서플라이 샤시와 케이블, 샤시 내부의 쿨러 블레이드까지 핑크 핑크 하네요.

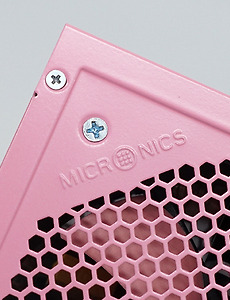

파워서플라이 샤시에 각인된 마이크로닉스 로고 모습.

봉인씰까지 핑크컬러로 마감하는 이런 일체감 정말 좋네요.

파워 전압 스펙 표의 모습.

반대편 샤시에 부착된 제품 라벨 모습.



플랫 케이블이 적용된 커넥터들을 살펴보겠습니다.

20+4핀 구조의 24핀 커넥터의 모습.

8핀과 4핀이 따로 구성된 메인보드 보조전원 커넥터의 모습.

6+2 구성으로 2개의 VGA 전원 커넥터는 6핀 / 6+6핀 / 6+8핀 / 8+8핀 구성으로 사용이 가능합니다.

4개의 IDE 커넥터와 1개의 FDD 커넥터로 구성된 전원 케이블의 모습.



IDE 커넥터의 경우 이지스왑을 지원하는 손잡이가 적용되어 둥글게 올라온 부분을 동시에 누르면 커넥터를 살

짝 밀어주는 역활로 커넥터 탈부착을 편리하게 지원해주고요.

3개의 일반 SATA커넥터로 구성된 케이블과 락킹 SATA 커넥터 3개로 구성된 케이블로 구성된 총 6개의 SATA 전원 커넥터를

지원하고 있습니다.

저장장치의 SATA전원을 락킹 SATA커넥터를 사용 시 안정적인 결합으로 사용하실 수 있습니다.

케이블 길이 정보.





    마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크에디션 내부

HDB (Hydraulic Dynamic Bearing, 유압식 베어링)이 적용된 쿨러는 내부의 윤활유 누출 방지 디자인으로 설계되어

긴 수명을 자랑하며 오래도록 정숙한 소음을 제공하며 파워서플라이의 저발열, 고효율 설계로 내부 온도가 50도 이하에서

팬을 정지 시켜 무소음의 쾌척한 PC 사용을 지원합니다.

105℃의 고품질 고용량 캐패시터 420V / 270㎌ 콘덴서와 역률 99% 액티브 PFC 회로의 모습.

샤시에 연결된 접지, 무부하시 OmW에 가까운 입력 전압을 구현하는 매직 스위치IC, 고주파 노이즈를 차단시켜주는

노이즈 필터의 모습.

1차 측에서 걸러진 DC 전원을 안정적이고 고효율 출력으로 전환해주는 트래스포머의 모습.

각 정류회로에는 알루미늄 방열판 사용으로 열을 분산시켜주고 있으며 마지막 출력단에 별도의 기판으로 추가되었던

DC to DC 회로가 PCB와 같이 설계가 외부에서는 찾아볼 수가 없습니다.





    시스템 조립

마침 케이스 리뷰를 진행하던 중이어서 같이 조립을 해보았습니다.

블랙 케이스여서 그런지 확실히 컬러가 눈에 띄네요.  오~ 이쁘당~~

이래서 상남자의 컬러라고 하나 보군요. 플랫 케이블까지 핑크 핑크한 게 좋네요.

AIDA64를 이용하여 전압 안정화 테스트를 해보았습니다.

약 18분 동안의 테스트에서 각 전압이 안정적으로 유지되고 있는걸 확인할 수 있었고요. .

고가의 파워서플라이 테스트 장비인 로드기가 없는 상태에서 일반 유저가 확인할 수 있는 부분이 한계가 있기에

유통사가 설명하는 내용을 확인해보면 20~100% 로드율 구간에서 최대 90%에 가까운 효율을 발휘하는것으로

확인되는데요.


<퀘이사존 리뷰 링크 : https://quasarzone.co.kr/bbs/board.php?bo_table=qc_qsz&wr_id=400523#c_403650 >



퀘이사존에서 벤치 테스트한 데이타와 비교 시 최대 부하 구간에서는 살짝 낮게 확인 되는데

측정 장비에 따라 차이가 있을 거라 판단되며 230V EU의 표준 성능 이상의 값을 보여주고 있음을 확인할 수 있습니다.





    마무리



지금까지 핑크핑크한 마이크로닉스 Classic II 650W 80PLUS 브론즈 핑크에디션 파워서플라이에

대하여 알아보았습니다.



외관에서 풍기는 화사한 컬러와 더불어 +12V 싱글 레일의 가용량 100%의 80 Plus 브론즈 등급에 5가지 보호회로

(과전력/단락/과온도/과전압/저전압)와 낙뢰와 정전기 등으로 발생할 수 있는 고장원인을 방지하는 Surge 4KV,

정숙한 HDB 팬사용과 시스템 종료 후 파워 서플라이의 온도는 냉각시켜주는 애프터 버닝과  50도 미만에서는

작동하지 않는 무소음 쿨링까지 마이크로닉스의 최신 기술이 접목된 제품이기에 꽤 만족하시면 사용할 수 있는

제품이라 판단됩니다.



조만간 마닉에서도 파워서플라이 깔맞춤 할 수 있는 핑크 케이스가 출시되지 않을까? 하는 희망을 가져보며

리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 (주)한미마이크로닉스로부터 제품을 제공받아 작성한 사용기 입니다. "



#마이크로닉스 #ClassicII #650W #80PLUS #브론즈 #핑크에디션 #파워서플라이 #한미마이크로닉스 #마닉 #핑크파워 #핑크파워서플라이 #뚜비뚜비뚜뚜바 #idsam209



Trackbacks 0 / Comments 0

Leave Comments

마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워서플라이

이번에 리뷰할 제품은 마이크로닉스 Performance II PV 600W 80Plus Bronze 파워서플라이입니다.



마이크로닉스에서 80 Plus 브론즈 급 퍼포먼스의 퍼포먼스와 4K 서지 보호와 D-VRM 디지털 전압제어,

애프터 쿨링지원하는 퍼포먼스 거기에 동급 최장 보증기간 6년을 보증하는제품인데요.



리뷰를 통해 자세히 알아보겠습니다.



리뷰~ Start!!





    패키지

마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워서플라이 패키지 모습입니다.

패키지 하단부에는 애프터 쿨링, 80 Plus 브론즈 등급,

디지털 D-VRM, 4KV 서지 보호 그리고 용량 600W와 80 Plus 로고의 모습을 확인할 수 있고요.

패키지 뒷면에는 제품의 특징을 확인할 수 있습니다.

패키지 뒷면의 인쇄내용.

패키지 측면의 영문으로 표현된 제품의 특징과 커넥터 정보

패키지 개봉 모습.



제품의 구성품으로 파워서플라이 본체, 파워 코드, 메뉴얼로 구성되어있습니다.

 KC 인증 전원 코드 모습.

코드에 KC 인증마크가 있음에도 빨간 라벨 띠를 이용하여 KC 인증 코드를 사용하고 있음을 알려주는 꼼꼼함이 남다르네요.





    제품의 특징과 스펙정보

제품의 특징 요약.

마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워서플라이는

80 Plus 브론즈 인증, 120mm FDB 팬 적용, 액티브 PFC 적용, +12V 가용량 100%로 동급 최장 6년의 보증기간을

지원하고 있습니다.





    제품 살펴보기



마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워서플라이 살펴보겠습니다.

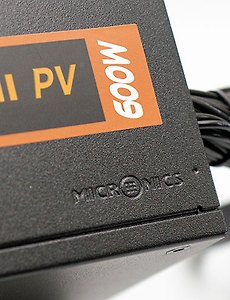

파워서플라이 측면에는  Performance II PV 600W 라벨과

다른 측면에는 전압별 출력을 표시하는 내용이 인쇄된 라벨이 부착되어있고요.

전체적인 외형 면에서 상단 모서리 부분이 일반 파워서플라이와 다르게 챔퍼형태로 디자인되어 독특함을 주며

파워서플라이 후면과 쿨링팬이 있는 상단 면에 통풍이 잘되는 벌집구조로 디자인되었습니다.

이번 마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워서플라이는 플랫 케이블이 적용되었네요.

메인보드 커넥터는 20핀 + 4핀이 결합하여 24핀 커넥터로 사용이 되고요.

메인보드 보조전원 커넥터는 개별로 사용 가능한 4핀과 8핀 커넥터로 구성으로 되어 시스템 조립 시 케이블을

정리하기 편하게 구성되어있습니다.



6핀 + 2핀 구성의 VGA용 PCI-E 보조전원은 2개로 구성되어있고요.

그리고 IDE 커넥터 2개가 부착된 케이블 1개와

IDE 커넥터 2개와 FDD 커넥터 1개 부착된 케이블 1개로 총 IDE 커넥터 4개와 FDD 커넥터 1개로 구성되어있습니다.

SATA 커넥터 3개가 부착된 케이블 2개로 총 6개의 SATA 커넥터를 활용할 수 있어 넉넉한 저장장치 활용이 가능합니다.



이처럼 IDE 커넥터와 SATA 커넥터가 분리되어 있으며 쿨링팬 전원으로 사용하는 IDE 커넥터와 저장장치용 SATA 커넥터

케이블을 정리 시 서로 나누어 정리할 수 있는 장점이 있습니다.

케이블 길이 정보.







    제품 내부 모습

마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워서플라이의 내부 모습입니다.

파워서플라이 뚜껑 부분에 사용된 120mm 쿨링팬은 회전 시 오일의 누출을 줄이고 먼지 유입을 최소화한

GLOBE 사의 FDB(Fluid Dynamic Bearing)가 사용되어 정숙하게 회전됩니다.

PCB와 샤시 사이에 쇼트 방지하기 위해 사용된 필름이 눈에 띄고요.

필름 안쪽에 보이는 일본산 캐패시터 400V 105℃ 용량으로 중저가 파워서플라이에 사용되는 85℃ 온도를 견디는

캐패시터보다 4배 긴 수명 보증합니다.

역률 99%를 지원하는 액티브 PFC의 모습.

무부하시 OmW에 가까운 입력전압을 구현하는 매직 스위치 IC

고주파 노이즈를 제거하는 안정적인 전류를 공급하는 EMI 필터의 모습.

AC를 DC로 변환해주는 1차 측

1차 측에서 변환된 DC 전원을 안정적으로 공급해주는 트랜스포머

고가형 센더스트가 사용된 출력부 모습.

12V로 변환된 DC 전압을 5V와 3.3V로 변환해주는 DC to DC 회로의 모습.

안정적인 출력을 위해 사용한 대만산 캐패시터의 모습.

PCB의 다양한 전원 출력부와 컬러로 구분하고 있는 케이블의 모습.





    시스템 조립 및 테스트

시스템에 조립을 해보았습니다.

플랫 케이블을 사용하고 있어 시스템 조립 및 케이블 정리 시 부피감이 없는 슬림한 정리가 가능해서 정말 좋았는데요.

이런 장점 때문에 대부분 플랫 케이블을 적용하고 있는 거 같습니다.

개인이 파워 전압을 테스트 하는 방법이 한정적이기에 AIDA64를 이용하여 21분간 전압 테스트를 해보았는데

안정적인 그래프를 보여주었습니다.



파워서플라이는 전문적인 테스트가 가능한 로드기에 물려서 부하 테스트를 해야 가능하기에 퀘이사존에서 테스트한



데이터를 살짝 인용해보면

80Plus 브론즈 등급으로 판매하고 있지만 20%, 50%, 100% 측정 시 80Plus 실버 등급의 퍼포먼스를 보여주는

것을 확인할 수 있었습니다. 마치 실버등급의 제품을 브론즈 가격에 구입하는 느낌? 이군요.

퀘이사존 리뷰 (https://quasarzone.co.kr/bbs/board.php?bo_table=qc_qsz&wr_id=377334)



여기에 D-VRM 디지털 전압 제어 기술로 표준 변동율인 ±3~5% 보다 정밀한 ±0.5%의 변동율 제공하여 모든 전압에 부하

구간에서 전압 강하가 거의 없는 안정적인 전압을 제공하는 하고 있어 효율과 안정성을 두루 갖춘 파워서플라이임을

확인할 수 있었습니다.

ErP-Lot 6 인증으로 대기전력 0.5W 미만을 지원하지만, ASUS TUF B450-PRO GAMING 메인보드의 경우 전원이 꺼져도

aRGB가 작동하여 LED가 항상 켜져 있다 보니 0.5W를 살짝 높게 나오는 거 같습니다.





    마무리



지금까지 마이크로닉스 Performance II PV 600W 80PLUS Bronze FDB 파워서플라이에 대하여 알아보았습니다.



동일 등급의 이전 모델에서 FDB팬 적용과 플랫 케이블 적용으로 리비전된 Performance II PV 600W 80PLUS Bronze FDB

파워서플라이는

+12V 가용량 100%의 고품질의 80Plus 브론즈 등급

▷ D-VRM의 칼 전압 지원

▷ 전압 공급과 더불어 필요한 안전회로 지원

6중 보호회로 과부하(OPP), 단락(SCP), 과열(OTP), 과전압(OVP), 저전압(UVP), 과전류(OCP) 및 Surge 4K (낙뢰. EMP,

정전기, 과도전류 보호 등)

파워서플라이의 내부의 열기가 남아있는 상태에서 시스템 전원이 꺼져도 쿨링팬이 작동하여 내부의 열기를 식히는

마이크로닉스만의 기술인 애프터 쿨링 지원


여기에 브론즈 등급이지만 실버등급의 퍼포먼스를 보여주는 제품이기에 향후 마이크로닉스 기술연구소의 기술력이

선보이게 될 80Plus 실버 등급, 골드 등급 파워 서플라이 성능이 기대됩니다.

한가지 수정이 필요한 부분이 있다면 최초 출시 때 적용한 3년 무상보증에 대한 내용이 6년으로 늘어나면서 매뉴얼에는

수정이 되지 않은 거 같은데요.



대부분 판매하는 쇼핑몰의 상세 내역을 보시고 보증기간 6년으로 아시겠지만 매뉴얼을 3년을 보시고 헷갈릴 수 있는

부분이기에 새롭게 인쇄가 불가능하다면 스티커 부착으로 보증기간 6년으로 수정해주시길 요청드리며 리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 (주)한미마이크로닉스로부터 제품을 제공받아 작성한 사용기입니다. "





#마이크로닉스 #PerformanceII #PV #600W #80PLUS #Bronze #FDB팬 #파워서플라이 #한미마이크로닉스 #뚜비뚜비뚜뚜바 #idsam209



Trackbacks 0 / Comments 0

Leave Comments

topower Guardian TOP-700DG 80PLUS BRONZE 파워서플라이

이번에 리뷰할 제품은 탑파워에서 D 시리즈 발매 10주년 기념 스페셜 에디션으로 출시한 Guardian TOP-700DG 80PLUS

BRONZE 입니다.



그동안 대부분의 파워 브랜드이 일본산 콘덴서를 사용했던 거에 비해 탑파워는 세계적인 품질의 한국의 명품 콘덴서인

삼영 콘덴서와 대만산 TEAPO 콘덴서 사용, 140mm EBR 쿨링 팬을사용하여 최적의 풍속과 풍량으로 쾌적한 냉각을 지원하는

80플러스 브론즈 등급의 파워 topower Guardian TOP-700DG 80PLUS BRONZE 파워서플라이를

리뷰를 통해 자세히 알아보겠습니다.



리뷰~ Start!!





    제품 특징

제품의 상품 상세 설명 중에서 눈에 띄는 내용을 살펴보면

한국산 삼양 콘덴서 및 대만산 TEAPO 콘덴서 사용, 15% 확장된 내부 용적률과 EBR 140mm 쿨러 사용, 액티브 PFC 사용과

DC to DC 시스템, 80 플러스 브론즈 등급을 받은 것을 설명하고 있습니다.





    패키지

패키지는 기본적으로 비닐 실링 처리가 되어있어 재포장이 불가능한 상태이고요.

실링 된 비닐 모서리에 포장 개봉 시 단순 변심으로 반품, 환불은 불가능하다는 안내 스티커가 부착되어있습니다.

이 스티커는 비닐 실링을 제거하면 같이 제거되니 구입 후 개봉에 신중하시면 좋을 거 같습니다.

topower Guardian TOP-700DG 80PLUS BRONZE 패키지 모습을 살펴보면 제품의 전면에는 제품 모델명과 80 플러스 브론즈

등급 / 140mm 사이즈 EBR 쿨러 사용 / DC to DC 적용 / 국산 콘덴서 사용 설명이 인쇄되어있습니다.

패키지 측면에는 탑파워 D 시리즈 10주년 스페셜 에디션에 대한 설명과 커넥터 구성에 대한 설명이 인쇄되어있네요.

패키지 뒷면에는 제품의 특징이 인쇄모습.

인쇄내용을 살펴보면 탑파워 D 시리즈 10주년 기념 스페셜 에디션에 대한 설명과

앞서 설명한 제품 특징에 대한 설명을 확인할 수 있습니다.

패키지 개봉 모습.

제품은 파워 본체, 매뉴얼, 파워 코드, 케이블 타이, 케이스 샤시 고정용 나사로 구성되어있습니다.

KC 인증 전원 코드.

케이블 타이와 샤시 고정 나사의 모습.





    제품 살펴보기



▶ 파워서플라이 샤시

파워서플라이 샤시 측면에 부착된 파워 스펙 정보의 모습을 살펴보면 12V X 58A = 696W 출력의 12V 가용력이 눈에 띕니다.

140mm 쿨러를 장착한 팬 그릴 부분에는

80 플러스 프론즈 등급을 알려주는  마크가 부착되어 있습니다.

다른 측면의 제품 라벨 모습.

제품에는 투톤 컬러로 페인딩 처리되어 획일적인 블랙컬러에 비해 스타일리쉬한 느낌을 줍니다.

바닥 면의 Active PFC 스티커와 시리얼 스티커, QC 스티커 모습.

파워에는 topower가 인쇄된 벨크로 타이를 기본으로 제공하고 있습니다.



▶ 케이블 커넥터

꽤 쓸모 있게 구성이 되어있는 케이블 커넥터를 살펴보면

SATA 커넥터 3개로 구성된 케이블이 2개로 SSD와 HDD 장착 시 유용하게 사용할 수 있게 구성되어있고요.

요즘은 대부분 FAN 커넥터로 사용하는 IDE 4핀 커넥터 4개 구성된 케이블의 모습.

파란색 구분하고 있는 PCI-E 커넥터는 6+1 커넥터 2개로 구성된 케이블이 2개로 VGA 카드를 2개로 구성하는

크로스 파이어나 SLI 구성을 가능하게 지원해주고 있습니다.

20+4로 구성된 메인보드 24핀 전원 커넥터의 모습.

2+2핀으로 구성된 메인보드 보조 전원 4핀 커넥터는 2개를 제공하고 있습니다.

제조사에서 설명하는 케이블 길이 정보.



    내부 모습

topower Guardian TOP-700DG 80PLUS BRONZE 파워서플라이의 샤시 분리 모습입니다.

샤시 뚜껑 면에 장착된 140mm 쿨러에는 쿨러의 1/3 부분을 가리는 투명 플라스틱을 이용하여 쿨러의 바람이 PCB에

집중되게 디자인되었으며

파워에 사용된 먼지 유입과 윤활제 증방을 억제하는 EBR 베어링 쿨러를 사용하여 일반적인 슬리브 방식의 쿨러보다

내구성 향상과 정숙함을 유지해줍니다.

기본적으로 샤시와 PCB 사이에는 쇼트를 방지하는 필름을 사용하고 있는 모습과 Active PFC 회로를 확인할 수 있고요.

유통사에서 홍보한 대로 400V 390㎌ 105℃의 삼양콘덴서가 사용된 것을 확인할 수 있었습니다.

파워 코드 소켓에는 EMI 필터의 모습.

PCB에 구성된 2차 EMI 필터의 모습.

1차 측 교류를 직류로 변환하는 정류부 모습.

교류에서 직류로 변환된 전류를 스위칭 변환부를 통해 리플과 잡음을 없앤 후 12V로 전환해주는 구성의 모습입니다.

12V 출력은 3V와 5V로 변환해주는 출력단에 구성된 DC to DC 회로의 모습.

PCB에 표시된 12V, 3V, 5V 부분에 연결된 케이블의 모습을 확인할 수 있고요. 대만 TEAPO 콘덴서를 육안으로 확인이 되지만

케이블에 가려서 사진촬영이 어려웠습니다. ^^;



샤시에 연결된 접지 모습.





    시스템 조립

topower Guardian TOP-700DG 80PLUS BRONZE 파워서플라이를 이용하여 시스템 조립을 해보니

플랫 케이블을 사용하고 있어 시스템 조립 시 케이블이 유연하게 꺾이고 케이블 정리에도 수월했습니다.

65cm의 메인보드 보조 전원 케이블의 길이가 넉넉해서 시스템 조립을 하는데 수월하게 사용할 수 있었는데요.

탑파워의 사이즈가 160mm X 150mm X 85mm로 일반적이 파워보다 길이가 조금 긴 편이라 케이스 장착 시

HDD 가이드와 파워서플라이가 장착되는 공간이 조금 좁을 수 있으니 참고하시기 바랍니다.

조립 후 AIDA64 프로그램을 이용하여 25분간 시스템 안정화 테스트로 살펴본 전압의 모습입니다.  12V, 5V, 3V 전압이

균일하게 보여주는 것을 확인할 수 있었습니다.



메인보드가 aRGB가 작동되는 보드라 그런지 컴퓨터를 부팅하기 전 대기전력이 1.5W가 나오는 것 을 확인할 수 있었는데요.

메인보드의 LED 작동 여부에 따라 대기전력이 차이가 있을 수 있으니 참고하시기 바랍니다.





    마무리

지금까지 살펴본 topower Guardian TOP-700DG 80PLUS BRONZE 파워서플라이는 50% 파워서플라이 부하 구간에서

88.44%, 100% 부하 구간에서 84.70%의 80% 이상의 효율로 평균적인 80% 브론즈 등급을 살짝 상위하는 퍼포먼스를

보여주는 파워서플라이인데요.



안정적인 12V의 싱글 레일을 기본으로 OVP (과전압 보호), UVP (저전압 보호), OPP (과부하 보호), OCP (과전류 보호),

OTP (과열 보호), SCP (단락 보호)등 다양한 보호회로 그리고 최고급 품질의 삼양콘덴서와 대만 TEAPO 콘덴서를

사용과 정숙하면서 넓은 면적으로 냉각시키는 BEF 베어링을 사용한 140mm 쿨러를 사용하고 있어 오랜 기간

소음 없는 쾌적한 냉각을 지원하고 있습니다.



탑파워의 D 시리즈 발매 10주년 기념 스페셜 제품답게 고급소재의 부품사용과 안정성으로 7년이라는 보증기간

지원하며 다나와 최저가 66,000원의 가성비 모델로 안정적인 파워를 찾으시는 분들에 적극 추천해 드리며

리뷰를 마칩니다.



계속해서 신박한 제품 리뷰를 이어가겠습니다.



" 이 사용기는 쿨엔조이와 탑파워로부터 제품을 제공받아 작성한 사용기입니다. "



#topower #탑파워 #Guardian #가디언 #TOP700DG #80PLUS #BRONZE #파워서플라이 #뚜비뚜비뚜뚜바 #idsam209

Trackbacks 0 / Comments 0

Leave Comments

오늘도 달리고 달리고 달리고... Since 2004 by 뚜비뚜비뚜뚜바

Recent Trackbacks

Statistics

  • Total : 1,696,115
  • Today : 971
  • Yesterday : 1,480
다나와리포터 안내 페이지 바로가기
Flag Counter
